Hd-400nc υψηλής ταχύτητας οριζόντια πριονιστική μηχανή για στρογγυλή ράβδο αλουμινίου

HD-400NC Αλουμινίου στρογγυλή μπάρα υψηλής ταχύτητας οριζόντια πριονιστική μηχανή

Προστασία της ασφάλειας

Η ανίχνευση του ορίου πορείας του κυλίνδρου τάσης χρησιμοποιείται για σπάσιμο ζώνης.λειτουργία ανοίγματος και κλεισίματος κάλυψης και λειτουργία συναγερμού μη φυσιολογικής εμφάνισης του συστήματος.

Χαρακτηριστικά επιδόσεων μηχανών εργαλείων
1Το μηχάνημα αυτό μπορεί να δει διάφορες ράβδους αλουμινίου και στρογγυλές ράβδους κράματος αλουμινίου.

2Έχει προφανή πλεονεκτήματα όπως η βολική λειτουργία και συντήρηση, αξιόπιστη απόδοση, εξοικονόμηση ενέργειας και εξοικονόμηση υλικών,και χρησιμοποιείται ευρέως στις βιομηχανίες κατασκευής και συντήρησης μηχανημάτων.

3Δύο στήλες για να εξασφαλιστεί η ακρίβεια της καθοδήγησης, η σταθερή και αξιόπιστη πριονιστική.

4Τα σαγόνια είναι υδραυλικά σφραγισμένα, το οποίο είναι βολικό για τη σφραγίσιση υλικών, κατάλληλο για το κόψιμο υλικών καλούπι.

5Ο μηχανισμός μετάδοσης της πριονιστικής μηχανής είναι ακριβώς ισορροπημένος και διορθωμένος για να μειώνει τις δονήσεις, ώστε να εξασφαλίζεται ότι η ζώνη πριονιστή δεν είναι εύκολο να σπάσει και να τραβήξει τα δόντια.

1.1 Ονομασία εξοπλισμού

HD-400NC στρογγυλή ράβδο υψηλής ταχύτητας οριζόντια ζιγκάζια πριονιστική μονάδα

1.2 χρήση της συσκευής

Χρησιμοποιείται κυρίως για τη συγκομιδή των ινλών αλουμινίου και του κράματος αλουμινίου.

1.3 ποικιλία και προδιαγραφές προϊόντων πριονισμού

● Τύπος κράματος: κράμα αλουμινίου σειράς 1 × × × -7 × × ×

1.4 κύρια χαρακτηριστικά της μονάδας πριόνου

Λιγότερη κατανάλωση υλικών / υψηλή απόδοση πριονισμού / χαμηλά λειτουργικά κόστη / προστασία της ασφάλειας πλήρους φάσματος / εξοικονόμηση ενέργειας.

1.5 Απαιτήσεις και κατανάλωση ενεργειακών μέσων

● Συνθήκες ενεργειακών μέσων

Δύναμη: Τριφογενής ισχύς εναλλασσόμενου ρεύματος

Τεχνολογία:

Συχνότητα: 50 Hz ± 2%

● Συμπυκνωμένος αέρας: Γενικός βιομηχανικός συμπιεσμένος αέρας

Πίεση αέρα: 0,4 MPa ~ 0,6 MPa (το ίδιο το σημείο πρόσβασης της πηγής αέρα του εξοπλισμού διαθέτει φίλτρο ρύθμισης πίεσης)

Αεροπορική κυκλοφορία: ≥ 3 m³/ h

Ποιότητα του αέρα: Διήθηση και ξήρανση

● Απαιτήσεις για το περιβάλλον λειτουργίας του εξοπλισμού

Η υψηλότερη θερμοκρασία περιβάλλοντος: 45 ° C

Ελάχιστη θερμοκρασία περιβάλλοντος: -10 °C

Σχετική υγρασία: < 67%

● Καταναλώσεις ενέργειας και μέσων (η κατανάλωση ενέργειας και μέσων κατά την κανονική λειτουργία του εξοπλισμού εμφανίζεται στον πίνακα 2-1)

Πίνακας 2-1 Καταναλώσεις ενέργειας και μέσων που υπολογίζονται με τη θεωρία

Το πρότυπο εκτέλεσης του εξοπλισμού

Γενικές τεχνικές προϋποθέσεις κοπής μετάλλων GB / T 9061-2006

Γενικοί τεχνικοί όροι για τη συγκόλληση με το χάλυβα JB / T 9873-1999

Οριζόντια έδρα με πριονιστήρα με ταινία Μέρος 2 Παραμέτροι JBT4318.2-2002

Δοκιμή ακρίβειας οριζόντιας πριονιστικής κορδέλας μέρος 3 JBT4318.3-2002

Οριζόντιος όγκος πριονιστήρας με ταινία μέρος 4 Τεχνικές προϋποθέσεις JBT4318.4-2002

Γενικές τεχνικές προϋποθέσεις για υδραυλικό σύστημα κοπής μετάλλων JB / T10051-1999

Βιομηχανικά μηχανήματα και ηλεκτρικός εξοπλισμός, πρώτο μέρος των γενικών τεχνικών όρων GB/T 5226.1

Προστασία της ασφάλειας των μηχανών GB 16454

Ηλεκτρικό σύστημα GB 5226.1

Εξοπλισμός Όλα τα εξαρτήματα και διάφορα όργανα διαφόρων οργάνων είναι όλα μονάδες (Si) μονάδες. Τα κύρια εξαρτήματα του εξοπλισμού περιλαμβάνουν μηχανικές, ηλεκτρικές και ηλεκτρονικές συσκευές,είναι αξιόπιστες εγγυήσεις ασφάλειας για την πρόληψη ζημιών από σφάλματα ή τυχαία ατυχήματα.

Σύνθεση και περιγραφή των χαρακτηριστικών της συσκευής

Γενικές τεχνικές προϋποθέσεις κοπής μετάλλων GB / T 9061-2006

Γενικοί τεχνικοί όροι για τη συγκόλληση με το χάλυβα JB / T 9873-1999

Οριζόντια έδρα με πριονιστήρα με ταινία Μέρος 2 Παραμέτροι JBT4318.2-2002

Δοκιμή ακρίβειας οριζόντιας πριονιστικής κορδέλας μέρος 3 JBT4318.3-2002

Οριζόντιος όγκος πριονιστήρας με ταινία μέρος 4 Τεχνικές προϋποθέσεις JBT4318.4-2002

Γενικές τεχνικές προϋποθέσεις για υδραυλικό σύστημα κοπής μετάλλων JB / T10051-1999

Βιομηχανικά μηχανήματα και ηλεκτρικός εξοπλισμός, πρώτο μέρος των γενικών τεχνικών όρων GB/T 5226.1

Προστασία της ασφάλειας των μηχανών GB 16454

Ηλεκτρικό σύστημα GB 5226.1

Εξοπλισμός Όλα τα εξαρτήματα και διάφορα όργανα διαφόρων οργάνων είναι όλα μονάδες (Si) μονάδες. Τα κύρια εξαρτήματα του εξοπλισμού περιλαμβάνουν μηχανικές, ηλεκτρικές και ηλεκτρονικές συσκευές,είναι αξιόπιστες εγγυήσεις ασφάλειας για την πρόληψη ζημιών από σφάλματα ή τυχαία ατυχήματα.

Σύνθεση και περιγραφή των χαρακτηριστικών της συσκευής

Προφίλ σύνθεσης εξοπλισμού:

Ο εξοπλισμός αποτελείται από πριονιστικό πριονιστικό σύστημα, υδραυλικό σύστημα, συσκευή λιπαντικής ψύξης με πριονιστικό σύστημα, συσκευή μεταφοράς τσιπ, ασπίδα ασφαλείας, ηλεκτρικό και σύστημα ελέγχου αυτοματισμού,και παρόμοια.

3.1 Μηχανή πριονιστικής πριονιστικής μηχανής

● Το πριόνι ζώνης αποτελείται από βάση, πριόνι, τροχό πριόνι, τμήμα μεταφοράς, σύστημα τροφοδοσίας, μέρος κρεβατιού, μηχανισμό τεντώσεως ταινίας, βραχίονα και μηχανισμούς αριστερού και δεξιού τροχού καθοδήγησης.

● Βάση και τμήμα πριονίσματος: Η λεπίδα συγκολλείται και επεξεργάζεται με ένα χαλύβδινο φύλλο και επεξεργάζεται ξανά στη φωτιά.όμορφη εμφάνιση;

● Το τμήμα του πριονιστικού τροχού: Είναι κατασκευασμένο από εισαγόμενη σκληρή πλάκα αλουμινίου (7075-T61) και είναι τελειωμένο, και η άκρη περνά μέσα από μια τσάντα βουλκανισμένου καουτσούκ.το πριονιστικό τροχό λειτουργεί με ομαλή διόρθωση ισορροπίας, γυρίζει ομαλά και μακρά ζωή.

● Τμήμα μετάδοσης: Με την κίνηση του μεταβλητού κινητήρα Datong, από τη δομή του συγχρονισμένου τροχαλιού, η ισχύς μεταδίδεται στο ενεργό τροχαλιό και η ζώνη πριονιού λειτουργεί με υψηλή ταχύτητα.Η απόδοση μετάδοσης είναι υψηλή και σταθερή. Η ταχύτητα είναι 500-2000m / min, το εύρος ταχύτητας είναι μεγάλο, και μπορεί να προσαρμοστεί στην κοπή πριονίσματος μιας ποικιλίας βαθμών κράματος αλουμινίου.

● Σύστημα τροφοδοσίας: Το σύστημα τροφοδοσίας τροφοδοτείται από υδραυλική πίεση και η ταχύτητα τροφοδοσίας είναι 0-2 m / min, ρυθμιστική ταχύτητα χωρίς βήματα.

● Ανύψωση πριονιστήρα: χρησιμοποιείται διπλή στήλη κλίσης και γραμμική δομή διαδρόμου ως τροχιά ανύψωσης, διπλής γραμμής καθοδήγηση στην πλευρά κίνησης ταινίας πριονιστήρα και η πλευρά σφίξης της ταινίας πριονιστήρα υιοθετεί έναν μονογραμμικό οδηγό.Η γραμμική διαφάνεια είναι HGW45 / HGW35.

● Τμήμα κρεβατιού: Το τραπέζι κρεβατιού είναι κατασκευασμένο από υλικό HT300.καθορίζοντας έτσι τη διαδρομή του υλικού πριονισμού για να εξασφαλιστεί η σταθερότητα του πριονισμού.

● Μηχανισμός τέντωσης πριόνου: Ο μηχανισμός τέντωσης πριόνου κινείται με υδραυλική κίνηση, χρησιμοποιώντας το μετρητή πίεσης ηλεκτρικής σύνδεσης για να εμφανίζει την τιμή της τάσης και να έχει προστασία από σπασμένη ζώνη.

● Συσκευή καθοδήγησης πριονιστικής ταινίας: Χρησιμοποιήστε την αριστερή και την δεξιά ομάδα καθοδήγησης πριονιστικής ταινίας.Καρβουρισμός επιφανείας, σκληρότητα 50-55 ωρών, είναι καλά ανθεκτικό στην φθορά, και το τμήμα της λωρίδας έχει υποβληθεί σε επεξεργασία με τριβή, εξασφαλίζοντας την ακρίβεια του οδηγού.που μπορεί να παρέχει επαρκή υποστήριξη στην ταινία πριονιού κατά την πριονίαΤο μέσο καθοδήγησης είναι τοποθετημένο στο σταθερό βραχίονα και το κινούμενο βραχίονα, σχεδιασμένο για τη ρύθμιση της δομής, το σταθερό στρατό είναι σχεδιασμένο ως ολοκληρωμένο,τοποθετημένο στο συρόμενο, έτσι ώστε οι 2 στήλες να συνδέονται κάτω από τη βάση και το σταθερό χέρι του στρατού,σχήμα σταθερή δομή του πλαισίου για να παρέχει επαρκή υποστήριξη για να εξασφαλιστεί ότι το πριονιστήριο είναι συχνά μειωμένη και μπορεί να μειώσει τις δονήσεις.

● Πλήρως αυτόματο σύστημα τροφοδοσίας: Πλήρως αυτόματο σχήμα πριονιστή μηχανή με κρεβάτι τροφοδοσίας, με 1 ομάδα υδραυλικών σφραγίδων στο κρεβάτι τροφοδοσίας, μετά την τροφοδοσία, το υλικό συμπίεσης pad,από τον υδραυλικό κύλινδρο που οδηγεί την σφραγίδα τροφοδοσίας στη λειτουργία τροφοδοσίας της τροχιάς και μπορεί να τροφοδοτηθεί πολλές φορέςΤο πλεονέκτημα είναι ότι η πλήρως αυτόματη στερέωση είναι ανεξέλεγκτη, δεν απαιτείται χειροκίνητη παρέμβαση.

3.2 υδραυλικό σύστημα

● Αντικείμενο συντήρησης: Η ταινία πριονιού είναι σφιγμένη, πριονίζεται, σφραγίζεται, αυτόματο μηχανισμό τροφοδοσίας.

● Βασικά χαρακτηριστικά:

Ανεξάρτητος σταθμός αντλίας, κεντρικός έλεγχος σόλενοειδούς βαλβίδας.

Εκτός από τη σύνδεση του σωλήνα, συνδέεται ένας χάλυβα σωλήνας και η απώλεια πίεσης μειώνεται αποτελεσματικά.

● Βασικές τεχνικές παραμέτρους:

Πίεση συστήματος 7MPa

Εργασιακή πίεση 5-6MPa

Εργασιακό μέσο ISO46 υδραυλικό λάδι κατά του μύλου

Θερμοκρασία εργασίας 10 ° C -55 ° C

Κλιματισμός ψύξης

Θόρυβος ≤ 80dB

3.3 Συσκευή λίπανσης ψύξης με ταινία πριόνου

● Υιοθέτηση συσκευής ψύξης αέρος με αέριο.

● Αποτελείται κυρίως από δεξαμενές πετρελαίου, αντλίες αέρα, ελεγκτές παλμού, ακροφύσια, ηλεκτροσόκ βαλβίδες και παρόμοια.

● Μετά την κίνηση της συσκευής από τον συμπιεσμένο αέρα, μετά την ανάμειξη του αέρα και του ψυκτικού ελαίου, ψεκασμός του τμήματος των πριονιδίων της ζώνης πριονιού, κάνοντας την επιφάνεια της επιφάνειας να παράγει το λάδι,να διανέμει γρήγορα τη θερμότητα που παράγεται κατά τη διάρκεια της κοπής, εξασφαλίζοντας έτσι υψηλή αποτελεσματικότητα και υψηλή ακρίβεια επιφάνειας.

2 Χαρακτηριστικά: ομοιόμορφη ψεκασμός, καλή επίδραση ψύξης, βελτίωση της απόδοσης του πριονιστήρα

Βελτίωση της ωφέλιμης ζωής της λεπίδας του πριόνου

Βελτίωση της ομαλότητας της επιφάνειας πριονίσεως

Μείωση της φθοράς του συστήματος τσιπ

Το ψυκτικό έλαιο είναι φυτική εκχύλιση, μη τοξική και ακίνδυνη

3.4 συσκευή μεταφοράς τσιπ

● Το εσωτερικό της πριονιστικής μηχανής χρησιμοποιεί ένα συρόμενο για να πάρει το αλουμίνιο και να το βγάλει έξω στο ανελκυστήρα.

● Η περιοχή του πριονιστή χρησιμοποιεί φύλλο μεταλλικού οδήγησης και προστασίας, και το κομματισμένο αλουμίνιο των πριονιστών εισάγεται στο

3.5 Προστασία ασφάλειας

● Ολοκληρωμένη προστασία, αποτρέποντας τη ρύπανση από τα ελαιοειδή ελικόπτερα και τις ψεκασμοί πετρελαϊκής ομίχλης.

● Υπάρχει μια πόρτα συντήρησης μπροστά και πίσω από την ασπίδα, η οποία είναι βολική για την καθημερινή συντήρηση και την αντικατάσταση της ζώνης πριονιού.Η πόρτα ανοίγει όλα τα PLC έξοδος τροφοδοσίαςΤαυτόχρονα, το σήμα συναγερμού εμφανίζεται στην οθόνη αφής και αντιστοιχεί στον αντίστοιχο διακόπτη.

3.6 Ηλεκτρικό και αυτόματο σύστημα ελέγχου

● Ηλεκτρική συσκευή χειρισμού που στέκεται στο πάτωμα, ανεξάρτητο φορτίο και κουμπί άμεσης επιβεβαίωσης διακοπής

● Δύναμη του κιβωτίου ελέγχου AC: 380V / 50Hz τριστάσης 4 γραμμών DC: 24V

● Χρησιμοποιώντας προγραμματιζόμενο ελεγκτή (PLC) για την εκτέλεση ελέγχου της διαδικασίας και προγραμματιζόμενο ανθρώπινο περιβάλλον (HMI) για την εισαγωγή παραμέτρων της διαδικασίας παραγωγής, η διεπαφή άνθρωπος-μηχανή έχει ρυθμίσεις παραμέτρων,προβολή δεδομένων, προστασία σημαντικών δεδομένων με κωδικό πρόσβασης, συναγερμός βλάβης, εμφάνιση βλάβης, διάγνωση προβλημάτων.

● Η συσκευή διαθέτει λειτουργίες χειροκίνητου και αυτόματου ελέγχου.

● Το κουμπί του δίσκου λειτουργίας της συσκευής χρησιμοποιεί ένα κουμπί Schneider, αδιάβροχο, αδιάβροχο, εκτός από το γεγονός ότι υπάρχει μια συμβολική οδηγία και εμφανίζεται σε χρώμα.

● Απομονωμένη πύλη επικοινωνίας υπολογιστή.

● Σχεδιασμός διαχωρισμού με ηλεκτρικό κουτί ελέγχου (αδιάβροχο)

7.5 Εργασιακό περιβάλλον εξοπλισμού: Απαιτεί μηχανήματα εργαλείων για μακροχρόνια σταθερότητα στο ακόλουθο εργασιακό περιβάλλον.

7.5.1 Δύναμη: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Θερμοκρασία περιβάλλοντος: 5 ~ 40 °C.

7.5.3 Σχετική υγρασία: <85%.

7.5.4 Πίεση συμπιεσμένου αέρα: 0,5 ~ 0,8 MPa.

7.6 ασφάλεια του εξοπλισμού

7.17.1 Ο εξοπλισμός πρέπει να διαθέτει προστασία από υπερφόρτωση, διατάξεις ατομικής προστασίας και κουμπιά έκτακτης ανάγκης.

7.17.2 Ο εξοπλισμός πρέπει να είναι διαθέσιμος για περισσότερο από 16 ώρες χωρίς βλάβη.

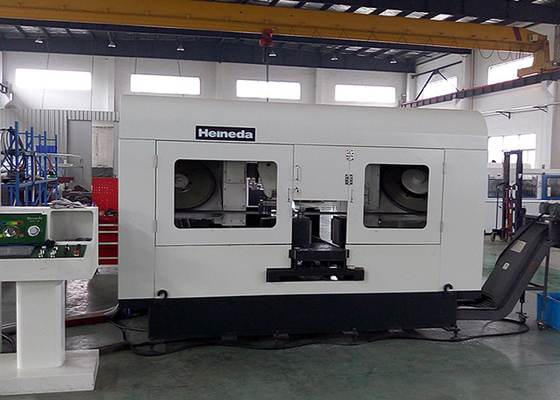

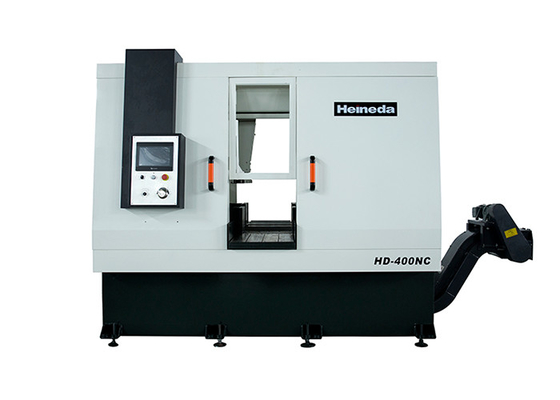

Εμφάνιση προϊόντος

Πληροφορίες συσκευασίας
Σπέρμα μέσα, πλαστική ταινία έξω, ξύλινο κουτί είναι προαιρετικό.
