Το κράμα αργιλίου γύρω από CNC φραγμών τη ζώνη πριονίζει τη διπλή δομή hd-400NC στηλών

Hd-400NC κράμα αργιλίου γύρω από τη μεγάλη οριζόντια πριονίζοντας μηχανή φραγμών

Προστασία ασφάλειας

Η αντίληψη ορίου ταξιδιού κυλίνδρων έντασης χρησιμοποιείται για τη θραύση ζωνών. Στιγμιαία μείωση ταχύτητας μετατροπής συχνότητας, αποτυχία ισχύος, στάση τροχαλιών πριονιών που περιστρέφεται, άνοιγμα κάλυψης και κλείσιμο και ανώμαλη λειτουργία συναγερμών επίδειξης συστημάτων.

Χαρακτηριστικά απόδοσης εργαλειομηχανών
1. Αυτή η μηχανή μπορεί να δει τα διάφορα πλινθώματα αργιλίου και το κράμα αργιλίου γύρω από τους φραγμούς. Έχει τα πλεονεκτήματα της υψηλής ταχύτητας, της υψηλής αποδοτικότητας και της υψηλής τέμνουσας ακρίβειας κομματιών προς κατεργασία.

2. Έχει τα προφανή πλεονεκτήματα όπως η κατάλληλες λειτουργία και η συντήρηση, αξιόπιστη απόδοση, ενέργεια - αποταμίευση και υλική αποταμίευση, και χρησιμοποιείται ευρέως στις βιομηχανίες κατασκευής και συντήρησης μηχανημάτων.

3. Δομή διπλός-στηλών για να εξασφαλίσει την καθοδηγώντας ακρίβεια, σταθερό και αξιόπιστο να πριονίσει.

4. Τα σαγόνια στερεώνονται υδραυλικά, το οποίο είναι κατάλληλο για τη στερέωση των υλικών, κατάλληλος για τα υλικά φορμών.

5. Ο μηχανισμός μετάδοσης της πριονίζοντας μηχανής ζωνών είναι ακριβώς ισορροπημένος και διορθωμένος για να μειώσει τη δόνηση για να εξασφαλίσει ότι η ζώνη πριονιών δεν είναι εύκολο να σπαστεί και να τραβήξει τα δόντια.

1.1 όνομα εξοπλισμού

Hd-400NC γύρω από ράβδων πριονίζοντας μονάδα zigza υψηλής ταχύτητας την οριζόντια

1.2 χρήση συσκευών

Κυρίως χρησιμοποιημένος για τη συγκομιδή των πλινθωμάτων αργιλίου και του κράματος αργιλίου.

1.3 να πριονίσει ποικιλία και προδιαγραφές προϊόντων

●Τύπος κραμάτων: 1 κράμα αργιλίου σειράς ××× ××× -7

1.4 κύρια χαρακτηριστικά γνωρίσματα να πριονίσει τη μονάδα

Υλική κατανάλωση λιγότερο/να πριονίσει υψηλές/λειτουργικές δαπάνες αποδοτικότητας χαμηλές/μεγάλη έκταση/ενέργεια προστασίας ασφάλειας - αποταμίευση. Προστασία του περιβάλλοντος

1.5 απαιτήσεις και κατανάλωση ενεργειακών μέσων

●Όροι ενεργειακών μέσων

Δύναμη: τριφασική δύναμη εναλλασσόμενου ρεύματος

Τάση: AC380V ± 10%

Συχνότητα: 50Hz ± 2%

●Συμπιεσμένος αέρας: Γενικός βιομηχανικός συμπιεσμένος αέρας

Πίεση αέρα: 0,4 MPA ~ 0,6 MPA (σημείο πρόσβασης ο ίδιος πηγής αέρα εξοπλισμού έχει το ρυθμίζοντας φίλτρο πίεσης)

Εναέρια κυκλοφορία: ≥ 3 μ3/χ

Ατμοσφαιρική ποιότητα: Διήθηση και ξήρανση

●Απαιτήσεις περιβάλλοντος λειτουργίας εξοπλισμού

Η υψηλότερη περιβαλλοντική θερμοκρασία: 45 ° Γ

Ελάχιστη περιβαλλοντική θερμοκρασία: -10 ° Γ

Σχετική υγρασία: <67>

●Ενέργεια και κατανάλωση μέσων (η κατανάλωση ενέργειας και μέσων κατά τη διάρκεια της κανονικής λειτουργίας του εξοπλισμού παρουσιάζεται στον πίνακα 2-1)

Ενέργεια πινάκων 2-1 και κατανάλωση μέσων που υπολογίζονται από τη θεωρία

Αύξων αριθμός	Περιγραφή προγράμματος	μονάδα	κατανάλωση	χρήση	Σημείωση
1	Ηλεκτρική ενέργεια	KWH	40	Παροχή ηλεκτρικού ρεύματος	Εναλλασσόμενο ρεύμα 380V 50Hz
2	Συμπιεσμένος αέρας	M3 / χ	3	Πριόνι με τη γωνιακούς ψύξη και τον τεμαχισμό αργιλίου	Γενικά συμπιεσμένος αέρας
3	Δροσίζοντας πετρέλαιο	ΜΙΛ./Χ	40	Ψύξη ταινιών πριονιών	Δροσίζοντας πετρέλαιο accu-λιπαντικού ελαίου

Τα πρότυπα εκτέλεσης εξοπλισμού

Μέταλλο που κόβει τους γενικούς τεχνικούς όρους ΜΒ/Τ 9061-2006

Γενικοί τεχνικοί όροι για την τέμνουσα συγκόλληση μετάλλων JB/Τ 9873-1999

Η οριζόντια ταινία είδε στο μέρος κρεβατιών 2 παραμέτρους JBT4318.2-2002

Η οριζόντια ταινία είδε στο μέρος 3 κρεβατιών τη δοκιμή JBT4318.3-2002 ακρίβειας

Η οριζόντια ταινία είδε στο μέρος κρεβατιών 4 τεχνικούς όρους JBT4318.4-2002

Γενικοί τεχνικοί όροι για το μέταλλο που κόβουν το υδραυλικό σύστημα JB/T10051-1999

Βιομηχανικά μηχανήματα και ηλεκτρικός εξοπλισμός, το πρώτο μέρος των γενικών τεχνικών όρων ΜΒ/Τ 5226,1

Προστασία ΜΒ 16454 ασφάλειας μηχανών

Ηλεκτρικό σύστημα ΜΒ 5226,1

Ο εξοπλισμός όλα τα συστατικά και τα διάφορα όργανα των διάφορων οργάνων είναι όλες οι μονάδες μονάδων (Si) τα κύρια συστατικά του εξοπλισμού περιλαμβάνουν μηχανικό, ηλεκτρικός και οι ηλεκτρονικές συσκευές, είναι αξιόπιστες εγγυήσεις ασφάλειας να αποτραπεί η ζημία στα λάθη ή τα τυχαία ατυχήματα.

Σύνθεση συσκευών και χαρακτηριστική περιγραφή

Μέταλλο που κόβει τους γενικούς τεχνικούς όρους ΜΒ/Τ 9061-2006

Γενικοί τεχνικοί όροι για την τέμνουσα συγκόλληση μετάλλων JB/Τ 9873-1999

Η οριζόντια ταινία είδε στο μέρος κρεβατιών 2 παραμέτρους JBT4318.2-2002

Η οριζόντια ταινία είδε στο μέρος 3 κρεβατιών τη δοκιμή JBT4318.3-2002 ακρίβειας

Η οριζόντια ταινία είδε στο μέρος κρεβατιών 4 τεχνικούς όρους JBT4318.4-2002

Γενικοί τεχνικοί όροι για το μέταλλο που κόβουν το υδραυλικό σύστημα JB/T10051-1999

Βιομηχανικά μηχανήματα και ηλεκτρικός εξοπλισμός, το πρώτο μέρος των γενικών τεχνικών όρων ΜΒ/Τ 5226,1

Προστασία ΜΒ 16454 ασφάλειας μηχανών

Ηλεκτρικό σύστημα ΜΒ 5226,1

Ο εξοπλισμός όλα τα συστατικά και τα διάφορα όργανα των διάφορων οργάνων είναι όλες οι μονάδες μονάδων (Si) τα κύρια συστατικά του εξοπλισμού περιλαμβάνουν μηχανικό, ηλεκτρικός και οι ηλεκτρονικές συσκευές, είναι αξιόπιστες εγγυήσεις ασφάλειας να αποτραπεί η ζημία στα λάθη ή τα τυχαία ατυχήματα.

Σύνθεση συσκευών και χαρακτηριστική περιγραφή

Σχεδιάγραμμα σύνθεσης εξοπλισμού:

Ο εξοπλισμός αποτελείται από ένα πριονίζοντας πριόνι ταινιών, ένα υδραυλικό σύστημα, μια δροσίζοντας λαδώνοντας συσκευή ταινιών πριονιών, ένα τσιπ που μεταβιβάζουν τη συσκευή, μια ασπίδα ασφάλειας, ένα ηλεκτρικό και σύστημα ελέγχου αυτοματοποίησης, και τους ομοίους.

3.1 πριονισμένη μηχανή πριονιών

●Το πριόνι ζωνών αποτελείται από μια βάση, να πριονίσει, μια ρόδα πριονιών, μια μερίδα μετάδοσης, ένα σύστημα τροφών, ένα μέρος κρεβατιών, μια ταινία που εντείνουν το μηχανισμό, έναν βραχίονα και αημένους και σωστούς μηχανισμούς ροδών οδηγών.

●Μερίδα βάσεων και να πριονίσει: Η λεπίδα είναι ενωμένη στενά και αντιμετωπισμένη με ένα φύλλο χάλυβα και αντιμετωπίζεται πίσω στην πυρκαγιά. Επεξεργασία αμμόστρωσης επιφάνειας, ακρίβεια που επεξεργάζεται στη μηχανή, καλό σχέδιο δομών, όμορφη εμφάνιση

●Είδε το τμήμα ροδών: Αποτελείται από το εισαγόμενο σκληρό πιάτο αργιλίου (7075-T61) και είναι τελειωμένο, και το πλαίσιο περνούν μέσω ενός βουλκανισμένου τσάντα λάστιχου. Μπορεί να μειώσει το θόρυβο λειτουργίας η ρόδα πριονιών τρέχει με μια ομαλά διόρθωση, που γυρίζουν ομαλά και μακρά ζωή ισορροπίας.

●Τμήμα μετάδοσης: Οδηγημένη από τη μεταβλητή μηχανή Datong, από τη σύγχρονη δομή τροχαλιών, η δύναμη δια:βιβάζω στην ενεργό τροχαλία, και η ζώνη πριονιών είναι μεγάλη λειτουργία. Η αποδοτικότητα μετάδοσης είναι υψηλή και σταθερή. Η ταχύτητα είναι 5002000m/λ., η σειρά ταχύτητας είναι μεγάλη, και μπορεί να προσαρμοστεί στην περικοπή πριονιών ποικίλων βαθμών κράματος αργιλίου

●Σύστημα τροφών: Το σύστημα τροφών οδηγείται από την υδραυλική πίεση, και η ταχύτητα τροφών είναι 0-2 μ/ελάχιστος, stepless κανονισμός ταχύτητας.

●Το Sawdow αυξάνεται: χρησιμοποιήστε τη διπλή στήλη κλίσης και τη γραμμική δομή φωτογραφικών διαφανειών ως τροχιά ανύψωσης, δύο-προσαραγμένη καθοδήγηση από την πλευρά κίνησης ταινιών πριονιών, και η πλευρά σκλήρυνσης ζωνών πριονιών υιοθετεί έναν μονόκλωνο οδηγό. Η γραμμική φωτογραφική διαφάνεια είναι HGW45/HGW35.

●Τμήμα κρεβατιών: Ο πίνακας κρεβατιών αποτελείται από HT300. Εκτός από την παροχή της ικανοποιητικής υποστήριξης για το υλικό πριόνι, υπάρχει επίσης ένα σύνολο υδραυλικών σφιγκτηρών για ένα σύνολο σταθερών θέσεων, με αυτόν τον τρόπο καθορίζοντας το να πριονίσει υλικό κτύπημα για να εξασφαλίσει ότι να πριονίσει είναι σταθερό.

●Είδε να εντείνει το μηχανισμό: Το πριόνι που εντείνει το μηχανισμό οδηγείται με την υδραυλική οδήγηση, χρησιμοποιώντας τον ηλεκτρικό μετρητή πίεσης σύνδεσης για να επιδείξει την αξία έντασης και να έχει μια σπασμένη προστασία ζωνών

●Συσκευή καθοδήγησης Sawband: Χρησιμοποιήστε την αριστερή και δεξιά ομάδα οδηγού sawband. Κάθε ομάδα ρόδας οδηγών σύνδεσε 4 διευθετήσιμους κυλίνδρους οδηγών, το υλικό ροδών αποτελείται από το κράμα που ο δομικός χάλυβας (15CrMo), ανθρακιασμένη επιφάνεια απόσβεση, hrc σκληρότητας 50-55, είναι καλά wear-resistant, και το τμήμα λουρίδων αντιμετωπίζεται με τη λείανση, εξασφαλίζοντας την ακρίβεια οδηγών επιπλέον, υπάρχει ένα δαχτυλίδι χάλυβα βολφραμίου στην πλάτη πριονιών, που μπορεί να παρέχει την ικανοποιητική υποστήριξη στην ταινία πριονιών κατά τη διάρκεια να πριονίσει, και μπορεί να μειώσει την αποτελεσματικότητα της δόνησης ταινιών πριονιών. Τα μέσα οδηγών τοποθετούνται στο σταθερό βραχίονα και ο κινούμενος βραχίονας, με σκοπό να ρυθμίσει τη δομή, ο σταθερός στρατός σχεδιάζεται ως ολοκλήρωμα, που τοποθετείται στον ολισθαίνοντα ρυθμιστή, έτσι ώστε οι 2 στήλες συνδέονται κάτω από τη βάση και το σταθερό βραχίονα στρατού, σταθερή δομή πλαισίων μορφής για να παρέχουν την ικανοποιητική υποστήριξη για να εξασφαλίσουν ότι να πριονίσει μειώνεται συχνά και μπορεί να μειώσει τη δόνηση.

●Πλήρως αυτόματο σύστημα τροφοδοσίας: Η πλήρως αυτόματη πριονίζοντας μηχανή μορφής με τη σίτιση στο κρεβάτι, με 1 ομάδα υδραυλικών σφιγκτηρών στο κρεβάτι σίτισης, μετά από να ταΐσει, του υλικού στερέωσης μαξιλαριών, από τον υδραυλικό κύλινδρο που οδηγεί το σφιγκτήρα τροφών στη λειτουργία τροφών διαδρομής της και μπορεί να ταϊστεί τους πολλαπλάσιους χρόνους. Το πλεονέκτημα είναι ότι ο πλήρως αυτόματος καθορισμός είναι ανεξέλεγκτος, καμία ανάγκη για τη χειρωνακτική επέμβαση. Ελαττωματική ακρίβεια ± 1 χιλ.

3.2 υδραυλικό σύστημα

●Αντικείμενο υπηρεσιών: Η ζώνη πριονιών εντείνεται, πριονίζοντας, στερεώνοντας, τον αυτόματο μηχανισμό σίτισης.

●Κύρια χαρακτηριστικά γνωρίσματα:

Ανεξάρτητος σταθμός αντλιών, συγκεντρωμένος έλεγχος βαλβίδων σωληνοειδών.

Εκτός από τη σύνδεση μανικών, ο σωλήνας χάλυβα συνδέεται, και η απώλεια πίεσης μειώνεται αποτελεσματικά.

●Κύριες τεχνικές παράμετροι:

Πίεση 7MPa συστημάτων

Πίεση εργασίας 5-6MPa

Λειτουργώντας μέσο υδραυλικό πετρέλαιο αντι-μύλων ISO46

Θερμοκρασία 10 ° Γ -55 ° Γ εργασίας

Δροσίζοντας δοχείο ψύξης αέρα τρόπου

Θόρυβος ≤80dB

3.3 δροσίζοντας συσκευή λίπανσης ταινιών πριονιών

●Υιοθέτηση μιας aerosolic δροσίζοντας συσκευής αέριο-τύπων.

●Αποτελείται κυρίως από τις δεξαμενές πετρελαίου, τις αεραντλίες, τους ελεγκτές σφυγμού, τα ακροφύσια, τις βαλβίδες σωληνοειδών, και τους ομοίους.

●Αφότου οδηγείται η συσκευή αεροπορικώς συμπιεσμένος, μετά από να αναμίξει τον αέρα και να δροσίσει το πετρέλαιο, που ψεκάζει την πριονωτή μερίδα της ζώνης πριονιών, που κάνει την επιφάνεια της επιφάνειας για να παραγάγει την ταινία πετρελαίου, να διανείμει γρήγορα τη θερμότητα που παράγεται κατά τη διάρκεια της περικοπής, με αυτόν τον τρόπο εξασφαλίζοντας την υψηλή αποδοτικότητα και την υψηλή ακρίβεια επιφάνειας.

2 χαρακτηριστικά γνωρίσματα: ο ομοιόμορφος ψεκασμός, καλή επίδραση ψύξης, βελτιώνει την απόδοση πριονιών

Βελτιώστε τη χρήσιμη ζωή της λεπίδας πριονιών

Βελτιώστε την ομαλότητα της να πριονίσει επιφάνειας

Μειώστε την ένδυση του συστήματος τσιπ

Το δροσίζοντας πετρέλαιο είναι μια εξαγωγή εγκαταστάσεων, μη τοξικός και αβλαβής

3.4 τσιπ που μεταβιβάζει τη συσκευή

●Το εσωτερικό της πριονίζοντας μηχανής χρησιμοποιεί έναν ολισθαίνοντα ρυθμιστή για να πάρει το αργίλιο και να γλιστρήσει έξω στον ανελκυστήρα.

●Η να πριονίσει περιοχή χρησιμοποιεί την καθοδήγηση και την προστασία μετάλλων φύλλων, και το αργίλιο που τεμαχίζεται των πριονιών εισάγεται

3.5 προστασία ασφάλειας

●Η ακέραια προστασία, αποτρέπει τους μπαλτάδες αργιλίου και τη ρύπανση παφλασμών υδρονέφωσης πετρελαίου.

●Υπάρχει μια πόρτα συντήρησης πριν και μετά από την ασπίδα, η οποία είναι κατάλληλη για την καθημερινές συντήρηση και την αντικατάσταση της ζώνης πριονιών. Όλοι οι τοποθετώντας διακόπτες ορίου πορτών συντήρησης, η πόρτα ανοίγουν όλες τις παροχές ηλεκτρικού ρεύματος παραγωγής PLC. Συγχρόνως, το σήμα συναγερμών επιδεικνύεται στην οθόνη αφής και αντιστοιχία στον αντίστοιχο διακόπτη.

3.6 ηλεκτρικό και σύστημα ελέγχου αυτοματοποίησης

●Πάτωμα-στεμένος ηλεκτρικό γραφείο ελέγχου, ανεξάρτητο φορτίο και άμεσο κουμπί επιβεβαίωσης στάσεων

●Εναλλασσόμενο ρεύμα δύναμης γραφείων ελέγχου: 380V/τριφασικό συνεχές ρεύμα 4 γραμμών 50Hz: 24V

●Χρησιμοποιώντας τον προγραμματίσημο ελεγκτή (PLC) για να εκτελέσει τον έλεγχο διεργασίας και την προγραμματίσημη ανθρώπινη διεπαφή (HMI) για την εισαγωγή παραμέτρου διαδικασίας παραγωγής, η ανθρώπου-μηχανής διεπαφή έχει τις τοποθετήσεις παραμέτρου, επίδειξη στοιχείων, σημαντική προστασία κωδικού πρόσβασης στοιχείων, συναγερμός ελαττωμάτων, επίδειξη ελαττωμάτων, χαρακτηριστικά γνωρίσματα διαγνώσεων προβλήματος.

●Η συσκευή έχει τις λειτουργίες χειρωνακτικού και αυτόματου ελέγχου.

●Το λειτουργούν κουμπί δίσκων της συσκευής χρησιμοποιεί ένα κουμπί Σνάιντερ, αδιάβροχος, dustproof, εκτός από το ότι υπάρχει συμβολικές οδηγίες και επιδειγμένος στο χρώμα.

●Διατηρημένος λιμένας επικοινωνίας υπολογιστών.

●Σχέδιο χωρισμού με το ηλεκτρικό κιβώτιο ελέγχου (αδιάβροχο)

7.5 εργασιακό περιβάλλον εξοπλισμού: Απαιτεί τις εργαλειομηχανές για τη μακροπρόθεσμη σταθερότητα στο ακόλουθο εργασιακό περιβάλλον.

7.5.1 δύναμη: AC380V ± 10%, 50Hz ± 1 Hz.

7.5.2 περιβαλλοντική θερμοκρασία: 5 ~ 40 ° Γ.

7.5.3 σχετική υγρασία: <85>

7.5.4 πίεση συμπιεσμένου αέρα: 0,5 ~ 0,8 MPA.

7.6 ασφάλεια εξοπλισμού

7.17.1 ο εξοπλισμός πρέπει να έχει την προστασία υπερφόρτωσης, τις προσωπικά προστατευτικές συσκευές και τα κουμπιά κλεισίματος έκτακτης ανάγκης.

7.17.2 ο εξοπλισμός πρέπει να είναι διαθέσιμος για περισσότερο από 16 ώρες χωρίς αποτυχία.

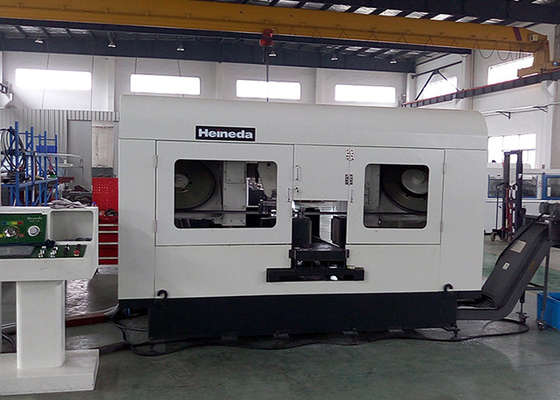

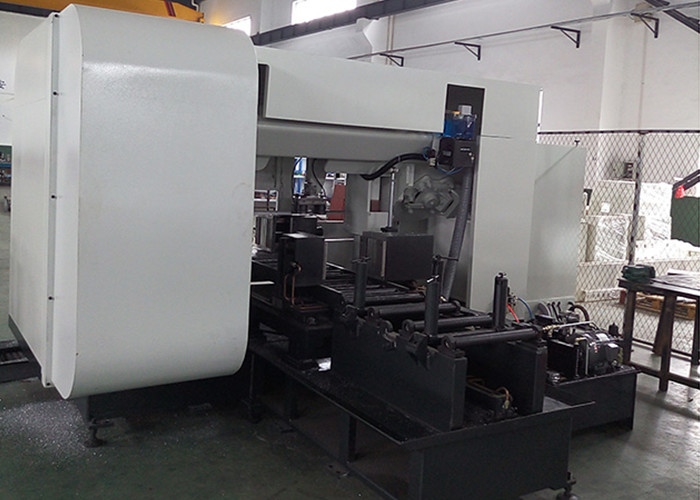

Επίδειξη προϊόντων

Λεπτομέρειες συσκευασίας
Ο αφρός μέσα, πλαστική ταινία έξω, ξύλινο κιβώτιο είναι προαιρετικός.

Ποσότητα (σύνολα)	1 - 1	2-5	>5
Est. Χρόνος (ημέρες)	15	30	Για να συζητηθεί
