Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ακριβότητα επίπεδης: | ≤0.5mm | Ταχύτητα ζωνών πριονιών: | 500-2000m/min (ρύθμιση ταχύτητας μετατροπής συχνότητας) |
|---|---|---|---|
| Να πριονίσει ικανότητα: | Ύψος λαιμού: 400mm, βάθος λαιμού: 580mm | Υδραυλική μηχανή: | 0,75 KW (Ταϊβάν) |
| Ονομασία: | Μηχανή κοπής πριονιδιού αλουμινίου | Πλεονέκτημα: | Αξιόπιστη απόδοση και ομαλή λειτουργία |
| Επισημαίνω: | πριονιστήρας κάθετης ζώνης από αλουμίνιο,2000m/min πριονιστικό πριονιστικό πριόνι,πριονιστήρας κάθετης ζώνης από αλουμίνιο |
||
Μηχανή πριονιστικής πριονιστικής πριονιστικής πριονιστικής πριονιστικής πριονιστικής πριονιστικής μηχανής
Σύνοψη εξοπλισμού
Η μηχανή πριονιστικής γραμμής υψηλής ταχύτητας είναι επίσης γνωστή ως: κάθετη μηχανή πριονιστικής γραμμής, μηχανή κοπής πλάκας πετρώματος, η χρήση μηχανής πριονιστικής γραμμής υψηλής ταχύτητας μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα της εργασίας.
Χαρακτηριστικά του προϊόντος:
Δομή τροχαλιού, μικρό αποτύπωμα
Ο χειριστικός έλεγχος είναι συγκεντρωμένος στην κονσόλα του πριονιστήρα
Μηχανική ρυθμιστική ταχύτητας χωρίς βήματα της κύριας κίνησης
Η τροφοδοσία ελέγχου κινητήρα συνεχούς ρεύματος, 1-120mm/min μπορεί να ρυθμιστεί αυθαίρετα, η απόδοση χαμηλών ταχυτήτων είναι σταθερή
Ενεργή μετάδοση με σύστημα μεταβλητής ταχύτητας, αξιόπιστη απόδοση και σταθερή λειτουργία
Ηλεκτρικό χειριστήριο για το άνω βραχίονα καθοδήγησης, εύκολη στη λειτουργία
Τοποθετητής γραμμής σήμανσης με λέιζερ, ο οποίος μπορεί εύκολα και με ακρίβεια να ευθυγραμμίσει την επεξεργασμένη άκρη πριονιστήρα και διαθέτει επίσης μηχανική συσκευή μεγέθους

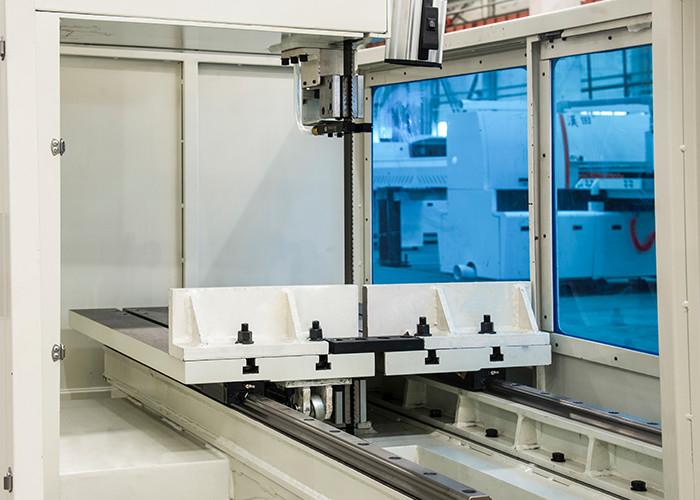

Το τραπέζι και η κονσόλα του μηχανήματος είναι εξοπλισμένα με κυλιόμενες σκάλες προς τα πάνω και προς τα κάτω, και υπάρχουν φράχτες γύρω από το τραπέζι για την προστασία της ασφάλειας του χειριστή

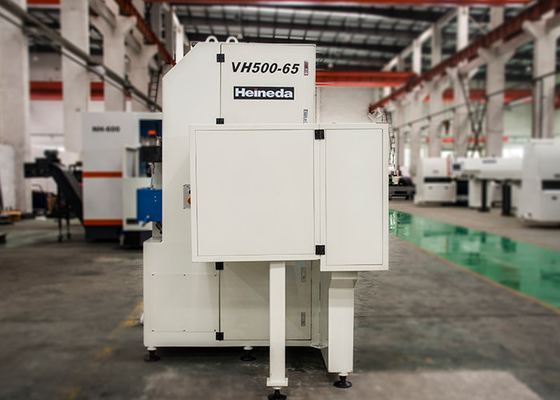

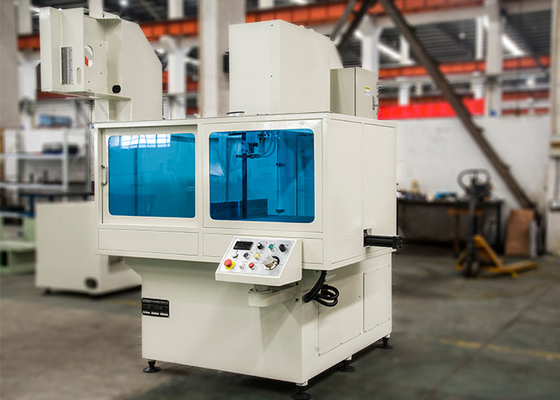

Μοντέλο: VH600 υψηλής ταχύτητας κατακόρυφο πριόνι ζώνης
▲ Η VH είναι η αλληλεπίδραση της εταιρείας Heineda με το μοντέλο της κάθετης πριονιστικής μηχανής.
▲ 600 αντιπροσωπεύει την ικανότητα πριονιστικής μηχανής
Μέγιστο ύψος πριονίσεως Φ400 mm·
Μέγιστο πλάτος πριονισμού 600 mm·
Το μέγιστο βάθος του λαιμού είναι 580 mm.
Εάν προστεθεί μια ζυγαριά στο πεδίο εφαρμογής του πάγκου εργασίας, μπορεί να εκτελεστεί διαγώνια κοπή.
Επισκόπηση εξοπλισμού
Οι κύριες τεχνικές παραμέτρους
| Ονομασία του έργου | Σημείο VH600 υψηλής ταχύτητας |
| ικανότητα πριονισμού | Υψόμετρο του λαιμού: 400mm, βάθος του λαιμού: 580mm |
| Ταχύτητα ζώνης πριόνου | 500-2000m/min (ρύθμιση ταχύτητας μετατροπής συχνότητας) |
| Προδιαγραφές ταινίας πριόνου | 34 πλάτος X 1,1 πάχος X5560 μήκος (mm) |
| Μέθοδος τεντώσεως ζώνης πριόνου | Υδραυλική αυτόματη σφίξιμο |
| Οδηγός ζώνης πριόνου | Ρυθμίσιμα σφραγιστικά κυλίνδρων, στήριξη από τόνυλο βαλφραμίου |
| Προδιαγραφές πριονιστήρα | Διαμέτρου 630, 7075T651, σκληρό ανωτισμένο |
| Προδιαγραφές πριόνου πριόνου | Q235 Συγκροτημένη συγκόλληση πλακών χάλυβα, επεξεργασία αφαίρεσης αντοχών, επεξεργασία ακριβείας, βάρους περίπου 2 τόνων |
|
Κινητήρας πριονιστήρα |
11KW TECO |
| υδραυλικός κινητήρας | 00,75 KW (Ταϊβάν) |
| Μέθοδος ψύξης με πριονιστική ζώνη | Σύστημα ψύξης πετρελαϊκής ομίχλης υπό πίεση σχεδόν ξηρού αέρα |
| χωρητικότητα υδραυλικού ελαίου | 50L (ανεξάρτητος υδραυλικός σταθμός) |
| Απαιτήσεις ισχύος | 380V X 3 φάσεις X 50Hz |
| Κουτί διανομής | Ανεξάρτητο κουτί διανομής (IP55), τοποθετημένο στο πλάι της μηχανής |
| Κουτί λειτουργίας | Σχεδιασμός και μπροστινή πλευρά της μηχανής, που λειτουργεί με κουμπιά και κουμπιά ελέγχου ταχύτητας |
| Βιότοπος πριόνου |
≤ 0,5 mm |
| Ακριβότητα επίπεδης |
≤ 0,5 mm |
Σύνθεση και χαρακτηριστικά του εξοπλισμού
Το πριονιστικό πριόνι αποτελείται κυρίως από πριονιστικό πλαίσιο, βάση, πριονιστικό τροχό, μεταγωγικό τμήμα, ομάδα πριονιστικών τροχών, μεταφορέα αποβλήτων, υδραυλικό σύστημα και ηλεκτρικό σύστημα ελέγχου.
Περιγραφή των κύριων μερών του κάθετου πριονιδιού VH600
Το πριονιστικό πριόνι αποτελείται κυρίως από πριονιστικό πλαίσιο, πριονιστικό τροχό, τμήμα μετάδοσης, ομάδα τροχών καθοδήγησης ζώνης πριονιστή, μεταφορέα αποβλήτων, υδραυλικό σύστημα και ηλεκτρικό σύστημα ελέγχου.
Το κομμάτι του πριονιστήρα είναι κατασκευασμένο από 7075T6 τεντωμένη πλάκα αλουμινίου, σκληρή ανωδίαση. Μετά την επεξεργασία διορθώνεται από δυναμική ισορροπία, με καλή απόδοση, υψηλές μηχανικές ιδιότητες,και μπορεί να αντέξει υψηλές ταχύτητες και υψηλά φορτία τέντωσης.
Το τμήμα μετάδοσης τροφοδοτείται από τον κινητήρα μετατροπής συχνότητας TECO για να οδηγήσει την ενεργή τροχαλία σε περιστροφή, οδηγώντας έτσι την πριονιστική ζώνη να λειτουργεί με υψηλή ταχύτητα.Η ταχύτητα της ζώνης πριόνου ρυθμίζεται από τον μετατροπέα συχνότητας για τον έλεγχο των περιστροφών εξόδου του κινητήρα, και εμφανίζεται από το ψηφιακό μετρητή.
Το ρουλεμάν και τα ρουλεμάν του κλειδιού κατασκευάζονται από προϊόντα της NSK.
Ο διακόπτης κίνησης χρησιμοποιείται για να ανιχνεύσει εάν η ένταση είναι ανώμαλη και το μηχάνημα θα σταματήσει αυτόματα εάν η ανωμαλία είναι ανώμαλη.Όταν εμφανίζεται ανωμαλία, η σταθερή πίεση ενεργεί στον δίσκο του φρένου για να ελέγχει την περιστροφή του τροχού πριονιού.
Το υδραυλικό τμήμα υιοθετεί ανεξάρτητο σταθμό αντλίας και ελέγχεται από μια κεντρική σόλενοειδή βαλβίδα.Εκτός από τα μέρη που πρέπει να συνδέονται με σωλήνες, όλα συνδέονται με ατσάλινους σωλήνες για την αποτελεσματική μείωση της απώλειας πίεσης.
Ο μηχανισμός μετάδοσης της πριονιστικής μηχανής ισορροπείται και διορθώνεται με ακρίβεια για να ελαχιστοποιείται η δόνηση και να εξασφαλίζεται ότι η ζώνη πριονισμού δεν είναι εύκολο να σπάσει.

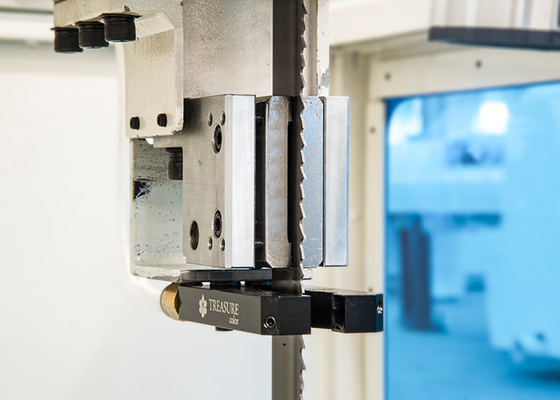

Το καθοδηγητικό μέρος της ταινίας πριόνου υιοθετεί κυλίνδρους συμπίεσης, ο ένας στο επάνω μέρος και ο άλλος, οι κυλίνδροι είναι κατασκευασμένοι από κράμα χάλυβα και είναι αλεσμένοι με ακρίβεια μετά από επεξεργασία επιφάνειας νιτρίδωσης,με υψηλή ακρίβεια και καλή αντοχή στην φθορά.
Ο τροχός κίνησης του μεταφορέα αποβλήτων είναι σχεδιασμένος με στερεό άξονα ώστε να εξασφαλίζεται ότι δεν σπάει κατά τη διάρκεια της κανονικής χρήσης.το ρυμουλκούμενο υιοθετεί διπλό πλευρικό σφραγισμένο ρυμουλκούμενο για να αποφεύγεται η είσοδος κομματιών αλουμινίου και να βελτιώνεται η διάρκεια ζωής.
Υπηρεσία Hantian
Για τα προϊόντα που παράγονται από τον συμβατικό εξοπλισμό, η Hantian θα συνεργαστεί με τον πελάτη για τον προσδιορισμό και τη δοκιμή της ποιότητας του εξοπλισμού κατά τη διάρκεια της περιόδου αποδοχής του εξοπλισμού.
Η εγκατάσταση αποθήκης εξαρτημάτων.
Εισαγωγή υπηρεσιών εντός της μονάδας
Τακτική δωρεάν επισκεψιμότητα
Ολοκληρωμένο έργο κλειδί στη δουλειά (επεξεργασία, διαχείριση, συντήρηση, κατάρτιση, παραγωγή)
Δημιουργήστε ένα σύστημα συντήρησης τριών επιπέδων.
Δωρεάν υπηρεσία αναβάθμισης λογισμικού.
Πρόταση προκαταρκτικών σχεδίων κατασκευής.
Γενικές ερωτήσεις
Ε: Είστε κατασκευαστής;
Α: Ναι, έχουμε το δικό μας εργοστάσιο και υπόσχουμε απευθείας πώληση σε ανταγωνιστική τιμή. Καλωσορίσατε να επισκεφθείτε το εργοστάσιο μας οποιαδήποτε στιγμή.
Ε: Μπορώ να έχω ένα μηχάνημα σύμφωνα με τις δικές μου απαιτήσεις;
Α: Βεβαίως. Δέχουμε OEM και ODM.
Ε: Αυτή είναι η πρώτη φορά που χρησιμοποιώ αυτό το είδος μηχανής, είναι εύκολο να λειτουργήσει;
Α: Υπάρχουν οδηγίες βίντεο που δείχνουν πώς να χρησιμοποιήσετε το μηχάνημα και αγγλικά εγχειρίδιο οδηγιών να σας στείλει με το μηχάνημα.Θα σας παρέχουμε δωρεάν επαγγελματικό οδηγό μέχρι να μπορέσετε να χρησιμοποιήσετε καλά τη μηχανή..
