| Πρότυπο: | Kt9050-HP | Ταχύτητα ζωνών πριονιών: | 500~2000m/min (κανονισμός ταχύτητας μετατροπής συχνότητας) |
|---|---|---|---|
| να πριονίσει ικανότητα: | Ύψος λαιμού: 900mm, βάθος λαιμού: 580mm | υδραυλική μηχανή: | 0,75 KW (Ταϊβάν) |
| Μηχανή ζωνών πριονιών: | 11KW TECO | Ζώνη πριονιών που εντείνει τη μέθοδο: | Υδραυλικό αυτόματο να εντείνει |
| Επισημαίνω: | κάθετο πριόνι ζωνών μετάλλων 900mm,Η κάθετη ζώνη είδε τη μηχανή αυτοματοποιημένη,Κάθετο πριόνι ζωνών μετάλλων αυτοματοποιημένο |
||

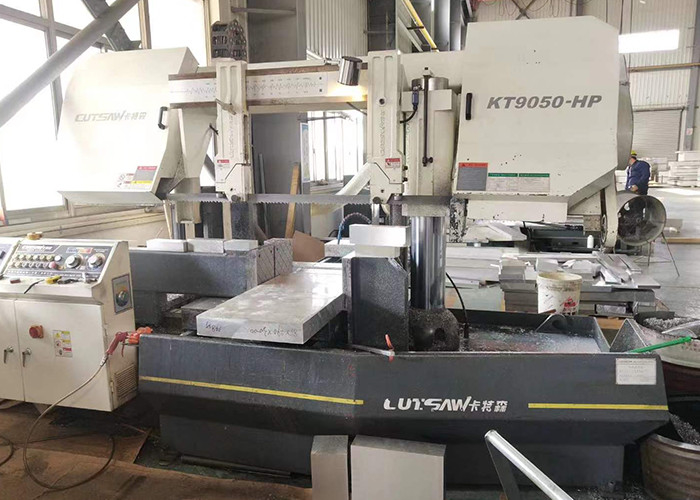

Kt9050-HP ζωνών πριονιών υψηλής ταχύτητας κάθετο ζωνών πριόνι ζωνών πριονιών κάθετο
Επισκόπηση εξοπλισμού
Πρότυπο: Kt9050-HP κάθετο πριόνι ζωνών υψηλής ταχύτητας
Μέγιστο να πριονίσει ύψος 900mm
Μέγιστο να πριονίσει πλάτος 500mm
Το μέγιστο να πριονίσει βάθος λαιμού είναι 580mm.
Εάν ένας σφιγκτήρας προστίθεται στα πλαίσια τον πάγκο εργασίας, η διαγώνια κοπή μπορεί να εκτελεσθεί.
Οι κύριες τεχνικές παράμετροι
| Όνομα προγράμματος | Kt9050-HP κάθετο πριόνι ζωνών υψηλής ταχύτητας |
| να πριονίσει ικανότητα | Ύψος λαιμού: 900mm, βάθος λαιμού: 580mm |
| Ταχύτητα ζωνών πριονιών | 500~2000m/min (κανονισμός ταχύτητας μετατροπής συχνότητας) |
| Προδιαγραφές ζωνών πριονιών | 34 πλάτος Χ 1,1 μήκος πάχους X5560 (χιλ.) |
| Ζώνη πριονιών που εντείνει τη μέθοδο | Υδραυλικό αυτόματο να εντείνει |
| Τρόπος οδηγών ζωνών πριονιών | Διευθετήσιμη στερέωση κυλίνδρων, πίσω υποστήριξη χάλυβα βολφραμίου πριονιών |
| Προδιαγραφές τροχαλιών πριονιών | Διάμετρος 630, 7075T651, που υποβάλλεται σε ανοδική οξείδωση σκληρά |
| Προδιαγραφές τόξων πριονιών | Q235 συγκόλληση ομάδας πιάτων χάλυβα, επεξεργασία ανακούφισης πίεσης, κατεργασία ακρίβειας, που ζυγίζει περίπου 2 τόνους |
|
Μηχανή ζωνών πριονιών |
11KW TECO |
| υδραυλική μηχανή | 0,75 KW (Ταϊβάν) |
| Μέθοδος ψύξης ζωνών πριονιών | Σχεδόν-ξηρό σύστημα ψύξης υδρονέφωσης πετρελαίου πίεσης αέρα |
| υδραυλική ικανότητα πετρελαίου | 50L (ανεξάρτητος υδραυλικός σταθμός) |
| Απαιτήσεις δύναμης | 380V Χ 3 φάση Χ 50Hz |
| Κιβώτιο διανομής | Ανεξάρτητο κιβώτιο διανομής (IP55), που βρίσκεται στην πλευρά της μηχανής |
| Κιβώτιο λειτουργίας | Σχέδιο και μέτωπο της μηχανής, που χρησιμοποιούνται με τα κουμπιά και τα εξογκώματα ελέγχου ταχύτητας |
| Κατακόρυφο πριονιών |
≤0.5mm |
| Λειότητα ακρίβειας |
≤0.5mm |
Σύνθεση και χαρακτηριστικά εξοπλισμού
Το πριόνι ζωνών αποτελείται κυρίως από ένα πλαίσιο πριονιών, μια βάση, μια ρόδα πριονιών, ένα μέρος μετάδοσης, μια ομάδα ροδών οδηγών ζωνών πριονιών, έναν μεταφορέα αποβλήτων, ένα υδραυλικό σύστημα, και ένα ηλεκτρικό σύστημα ελέγχου.
Περιγραφή των κύριων μερών του κάθετου πριονιού kt9050-HP ζωνών
Το πριόνι ζωνών αποτελείται κυρίως από ένα πλαίσιο πριονιών, μια ρόδα πριονιών, ένα μέρος μετάδοσης, μια ομάδα ροδών οδηγών ζωνών πριονιών, έναν μεταφορέα αποβλήτων, ένα υδραυλικό σύστημα, και ένα ηλεκτρικό σύστημα ελέγχου.
Το μέρος ροδών πριονιών αποτελείται από τεντωμένο το 7075T6 πιάτο αργιλίου, που υποβάλλεται σε ανοδική οξείδωση σκληρά. Μετά από την επεξεργασία, διορθώνεται από τη δυναμική ισορροπία, με τη καλή απόδοση, τις υψηλές μηχανικές ιδιότητες, και μπορεί να αντισταθεί τη υψηλή ταχύτητα και τα υψηλά εκτατά φορτία.
Το μέρος μετάδοσης οδηγείται από τη μηχανή μετατροπής συχνότητας TECO για να οδηγήσει την ενεργό τροχαλία για να περιστραφεί, με αυτόν τον τρόπο οδηγώντας τη ζώνη πριονιών που τρέχει με υψηλή ταχύτητα. Η ταχύτητα της ζώνης πριονιών ρυθμίζεται με το μετατροπέα συχνότητας για να ελέγξει τις επαναστάσεις παραγωγής της μηχανής, και επιδεικνύεται από τον ψηφιακό μετρητή.
Τα ρουλεμάν όλα ρουλεμάν και μερών κλειδί συνόλου ροδών ζωνών πριονιών αποτελούνται από τα προϊόντα NSK.
Ο διακόπτης ταξιδιού χρησιμοποιείται για να ανιχνεύσει εάν η ένταση είναι ανώμαλη, και η μηχανή θα σταματήσει αυτόματα εάν η ανωμαλία είναι ανώμαλη. Η παθητική ρόδα υιοθετεί το ηλεκτρομαγνητικό φρένο. Όταν η ανωμαλία εμφανίζεται, η σταθερή πίεση ενεργεί στο δίσκο φρένων για να ελέγξει την περιστροφή της ρόδας πριονιών.
Το υδραυλικό μέρος υιοθετεί έναν ανεξάρτητο σταθμό αντλιών και ελέγχεται από μια συγκεντρωμένη βαλβίδα σωληνοειδών. Οι βαλβίδες σωληνοειδών όλες αποτελούνται από τα προϊόντα της Ταϊβάν. Εκτός από τα μέρη που πρέπει να συνδεθούν με τις μάνικες, όλοι συνδέονται με τους σωλήνες χάλυβα για να μειώσουν αποτελεσματικά την απώλεια πίεσης.
Ο μηχανισμός μετάδοσης της πριονίζοντας μηχανής είναι ακριβώς ισορροπημένος και διορθωμένος για να ελαχιστοποιήσει τη δόνηση και να εξασφαλίσει ότι η ζώνη πριονιών δεν είναι εύκολο να σπαστεί.
Το μέρος οδηγών της ζώνης πριονιών υιοθετεί τους κυλίνδρους στερέωσης, ένα σύνολο στην κορυφή και άλλο, οι κύλινδροι αποτελούνται από το χάλυβα κραμάτων, και είναι έδαφος ακρίβειας μετά από την επεξεργασία εναζώτωσης επιφάνειας, με τη υψηλή ακρίβεια και την καλή αντοχή.
Ο οδηγώντας κύλινδρος του μεταφορέα αποβλήτων σχεδιάζεται με έναν στερεό άξονα για να μην εξασφαλίσει καμία θραύση κατά τη διάρκεια της κανονικής χρήσης το ρουλεμάν κυλίνδρων υιοθετεί το double-sided σφραγισμένο ρουλεμάν για να αποφύγει την είσοδο των τσιπ αργιλίου και να βελτιώσει τη ζωή υπηρεσιών.
Υπηρεσία Hantian
Για τα προϊόντα που παράγονται από τον εξοπλισμό συμβάσεων, Hantian θα συνεργαστεί με τον πελάτη για να προσδιορίσει και να εξετάσει την ποιότητα του εξοπλισμού κατά τη διάρκεια της περιόδου αποδοχής εξοπλισμού.
Η καθιέρωση της αποθήκης εμπορευμάτων μερών.
Στο εργοστάσιο εισαγωγή υπηρεσιών
Κανονική ελεύθερη υπηρεσία επιστροφής επίσκεψης
Πλήρες με το κλειδί στο χέρι πρόγραμμα (διαδικασία, διαχείριση, συντήρηση, κατάρτιση, παραγωγή)
Καθιερώστε ένα τριών επιπέδων σύστημα συντήρησης.
Υπηρεσία βελτίωσης ελεύθερου λογισμικού.
Πρόταση για τα προκαταρκτικά σχέδια κατασκευής.
Έλαβε διάφορα πιστοποιητικά διπλωμάτων ευρεσιτεχνίας
