| Τρόπος: | VH500 | να πριονίσει ικανότητα: | Ύψος λαιμού: 400mm, βάθος λαιμού: 580mm |
|---|---|---|---|
| υδραυλική μηχανή: | 0,75 KW (Ταϊβάν) | Μηχανή ζωνών πριονιών: | 11KW TECO |
| Ζώνη πριονιών που εντείνει τη μέθοδο: | Υδραυλικό αυτόματο να εντείνει | Κατακόρυφο πριονιών: | ≤0.5mm |
| Επισημαίνω: | CNC κάθετο πριόνι 580mm ζωνών,CNC υψηλής επίδοσης κάθετο πριόνι ζωνών,Υψηλή επίδοση Η κάθετη ζώνη είδε τη μηχανή |
||
VH500 Βάθος λαιμού πριονίσματος 580mm
Σύνθεση και χαρακτηριστικά του εξοπλισμού
Το πριονοκορδέλα αποτελείται κυρίως από ένα πλαίσιο πριονιού, μια βάση, έναν τροχό πριονιού, ένα εξάρτημα μετάδοσης, μια ομάδα τροχών οδηγού ιμάντα πριονιού, έναν μεταφορέα απορριμμάτων, ένα υδραυλικό σύστημα και ένα ηλεκτρικό σύστημα ελέγχου.
Επισκόπηση εξοπλισμού
Γνωστή ως ο ακριβής προμηθευτής σχεδίου πριονομηχανών, η Heineda έχει αναπτύξει από παραδοσιακό εξοπλισμό, μηχανήματα ημι-αυτόματου ελέγχου έως μηχανήματα αυτόματου ψηφιακού ελέγχου και διαθέτει πάνω από 100 τύπους εξοπλισμού που ερευνάται και έχει αναπτύξει μόνος του.Στην κατασκευή ακριβών μηχανημάτων πριονίσματος αλουμινίου, τα προϊόντα Heineda έχουν κερδίσει την αναγνώριση από μια παρτίδα κατασκευαστών αερομεταφορών, στρατιωτικού και πολιτικού εξοπλισμού στην αγορά της ηπειρωτικής Κίνας.

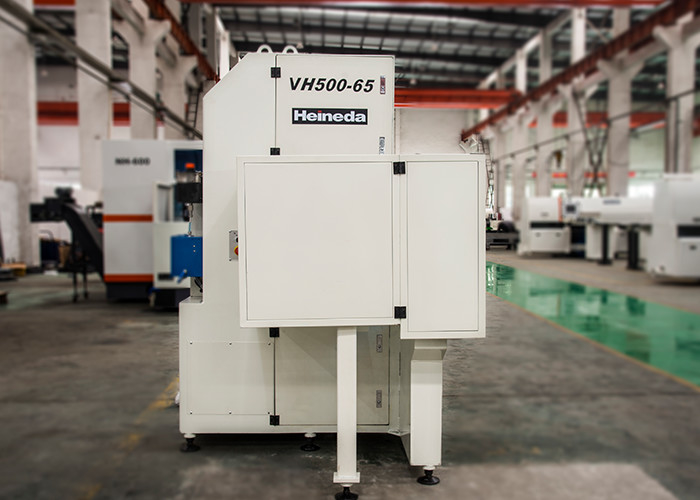

Μοντέλο: VH500 High Speed Vertical Band Saw
▲ VH σημαίνει το μοντέλο μηχανής κάθετης ταινίας της Heineda Company.
▲ 500 αντιπροσωπεύει την ικανότητα πριονίσματος της μηχανής πριονίσματος
Μέγιστο ύψος πριονίσματος Φ400mm;
Μέγιστο πλάτος πριονίσματος 500mm.
Το μέγιστο βάθος λαιμού πριονίσματος είναι 580 mm.
Εάν προστεθεί ένας σφιγκτήρας εντός του πεδίου εφαρμογής του πάγκου εργασίας, μπορεί να πραγματοποιηθεί διαγώνια κοπή.
Επιδόσεις εξοπλισμού
Οι κύριες τεχνικές παράμετροι
| Όνομα έργου | VH500 Κάθετο πριόνι ταινίας υψηλής ταχύτητας |
| ικανότητα πριονίσματος | Ύψος λαιμού: 400mm, Βάθος λαιμού: 580mm |
| Ταχύτητα ιμάντα πριονιού | 500 ~ 2000 m/min (ρύθμιση ταχύτητας μετατροπής συχνότητας) |
| Προδιαγραφές Saw Band | 34 πλάτος X 1,1 πάχος X5560 μήκος (mm) |
| Μέθοδος τάνυσης του ιμάντα πριονιού | Υδραυλικό αυτόματο τέντωμα |
| Τρόπος οδηγού ζώνης πριονιού | Ρυθμιζόμενη σύσφιξη κυλίνδρων, στήριγμα από χάλυβα βολφραμίου πίσω πριονιού |
| Προδιαγραφές τροχαλίας πριονιού | Διάμετρος 630, 7075T651, σκληρό ανοδιωμένο |
| Προδιαγραφές πλώρης πριονιού | Συγκόλληση ομάδας χαλύβδινων πλακών Q235, επεξεργασία ανακούφισης από την πίεση, μηχανική κατεργασία ακριβείας, βάρος περίπου 2 τόνων |
|
Μοτέρ ταινίας πριονιού |
11KW TECO |
| υδραυλικός κινητήρας | 0,75 KW (Ταϊβάν) |
| Μέθοδος ψύξης με ιμάντα πριονιού | Σύστημα ψύξης με πίεση λαδιού σχεδόν ξηρού αέρα |
| χωρητικότητα υδραυλικού λαδιού | 50L (ανεξάρτητος υδραυλικός σταθμός) |
| Απαιτήσεις ισχύος | 380V X 3 Phase X 50Hz |
| Κουτί διανομής | Ανεξάρτητο κουτί διανομής (IP55), που βρίσκεται στο πλάι του μηχανήματος |
| Κουτί λειτουργίας | Σχέδιο και μπροστινό μέρος του μηχανήματος, που λειτουργεί με κουμπιά και πόμολα ελέγχου ταχύτητας |
| Είδε την καθετότητα |
≤0,5mm |
| Ακρίβεια επιπεδότητα |
≤0,5mm |
Περιγραφή των κύριων μερών του κάθετου πριονιού ταινίας VH500
Το πριονοκορδέλα αποτελείται κυρίως από ένα πλαίσιο πριονιού, έναν τροχό πριονιού, ένα εξάρτημα μετάδοσης, μια ομάδα τροχών οδηγού ιμάντα πριονιού, έναν μεταφορέα απορριμμάτων, ένα υδραυλικό σύστημα και ένα ηλεκτρικό σύστημα ελέγχου.
Το τμήμα του τροχού πριονιού είναι κατασκευασμένο από τεντωμένη πλάκα αλουμινίου 7075T6, σκληρά ανοδιωμένη.Μετά την επεξεργασία, διορθώνεται με δυναμική ισορροπία, με καλή απόδοση, υψηλές μηχανικές ιδιότητες και μπορεί να αντέξει σε υψηλές ταχύτητες και υψηλά φορτία εφελκυσμού.
Το τμήμα μετάδοσης κινείται από τον κινητήρα μετατροπής συχνότητας TECO για να κινήσει την ενεργή τροχαλία να περιστραφεί, οδηγώντας έτσι τον ιμάντα του πριονιού να λειτουργεί σε υψηλή ταχύτητα.Η ταχύτητα του ιμάντα πριονιού ρυθμίζεται από τον μετατροπέα συχνότητας για τον έλεγχο των στροφών εξόδου του κινητήρα και εμφανίζεται από τον ψηφιακό μετρητή.
Το ρουλεμάν σετ τροχού πριονιού και τα ρουλεμάν βασικών εξαρτημάτων είναι όλα κατασκευασμένα από προϊόντα NSK.
Ο διακόπτης διαδρομής χρησιμοποιείται για να ανιχνεύσει εάν η τάση είναι μη φυσιολογική και το μηχάνημα θα σταματήσει αυτόματα εάν η ανωμαλία είναι μη φυσιολογική.Ο παθητικός τροχός υιοθετεί ηλεκτρομαγνητικό φρένο.Όταν παρουσιαστεί ανωμαλία, η σταθερή πίεση δρα στο δίσκο του φρένου για να ελέγξει την περιστροφή του τροχού του πριονιού.
Το υδραυλικό μέρος υιοθετεί ένα ανεξάρτητο αντλιοστάσιο και ελέγχεται από μια κεντρική ηλεκτρομαγνητική βαλβίδα.Οι ηλεκτρομαγνητικές βαλβίδες είναι όλες κατασκευασμένες από προϊόντα της Ταϊβάν.Εκτός από τα μέρη που πρέπει να συνδεθούν με εύκαμπτους σωλήνες, όλα συνδέονται με χαλύβδινους σωλήνες για να μειώσουν αποτελεσματικά την απώλεια πίεσης.
Ο μηχανισμός μετάδοσης του πριονιού είναι ακριβώς ισορροπημένος και διορθωμένος για να ελαχιστοποιήσει τους κραδασμούς και να εξασφαλίσει ότι ο ιμάντας του πριονιού δεν σπάει εύκολα.
Το τμήμα καθοδήγησης της ταινίας πριονιού υιοθετεί κυλίνδρους σύσφιξης, ο ένας τοποθετείται στην κορυφή και ο άλλος, οι κύλινδροι είναι κατασκευασμένοι από κράμα χάλυβα και αλέθονται με ακρίβεια μετά την επεξεργασία επιφανειακής νιτρίωσης, με υψηλή ακρίβεια και καλή αντοχή στη φθορά.
Ο κύλινδρος κίνησης του μεταφορέα απορριμμάτων έχει σχεδιαστεί με συμπαγή άξονα για να μην υπάρχει θραύση κατά την κανονική χρήση.το ρουλεμάν κυλίνδρων υιοθετεί σφραγισμένο ρουλεμάν διπλής όψης για να αποφύγει την είσοδο τσιπς αλουμινίου και να βελτιώσει τη διάρκεια ζωής.
Υπηρεσία Heineda
Για τα προϊόντα που παράγονται από τον συμβατικό εξοπλισμό, η Hantian θα συνεργαστεί με τον πελάτη για να εντοπίσει και να δοκιμάσει την ποιότητα του εξοπλισμού κατά τη διάρκεια της περιόδου παραλαβής του εξοπλισμού.
Η ίδρυση αποθήκης ανταλλακτικών.
Εισαγωγή εντός του εργοστασίου
Τακτική δωρεάν υπηρεσία επιστροφής
Ολοκληρωμένο έργο με το κλειδί στο χέρι (διαδικασία, διαχείριση, συντήρηση, εκπαίδευση, παραγωγή)
Δημιουργήστε ένα σύστημα συντήρησης τριών επιπέδων.
Δωρεάν υπηρεσία αναβάθμισης λογισμικού.
Πρόταση προκαταρκτικών σχεδίων κατασκευής.
Έλαβε μια σειρά από πιστοποιητικά διπλωμάτων ευρεσιτεχνίας
