380V 3 χάλυβας φάσης 50Hz που κόβει το κάθετο βάθος 580mm λαιμού πριονοκορδελλών

Το μέγιστο βάθος λαιμού κοπής του κάθετου πριονιού ταινίας VH600 είναι 580 mm

Επισκόπηση εξοπλισμού

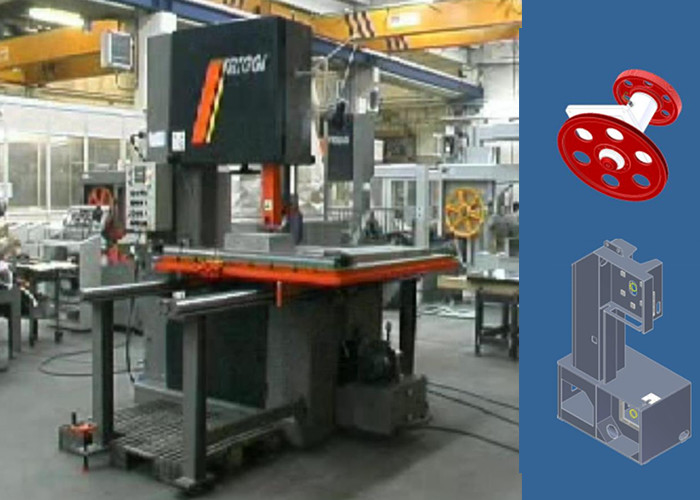

Μοντέλο: VH600 High Speed ​​Vertical Band Saw
▲ VH σημαίνει το μοντέλο μηχανής κάθετης ταινίας της Heineda Company.
▲ 600 αντιπροσωπεύει την ικανότητα πριονίσματος του πριονιστηρίου
Μέγιστο ύψος πριονίσματος Φ400mm;
Μέγιστο πλάτος πριονίσματος 600mm.
Το μέγιστο βάθος λαιμού πριονίσματος είναι 580 mm.
Εάν προστεθεί ένας σφιγκτήρας εντός του πεδίου εφαρμογής του πάγκου εργασίας, μπορεί να πραγματοποιηθεί διαγώνια κοπή.

Επιδόσεις εξοπλισμού

Οι κύριες τεχνικές παράμετροι

Σύνθεση και χαρακτηριστικά του εξοπλισμού

Το πριονοκορδέλα αποτελείται κυρίως από ένα πλαίσιο πριονιού, μια βάση, έναν τροχό πριονιού, ένα εξάρτημα μετάδοσης, μια ομάδα τροχών οδηγού ιμάντα πριονιού, έναν μεταφορέα απορριμμάτων, ένα υδραυλικό σύστημα και ένα ηλεκτρικό σύστημα ελέγχου.

Περιγραφή των κύριων τμημάτων του κάθετου πριονιού ταινίας VH600
Το πριονοκορδέλα αποτελείται κυρίως από ένα πλαίσιο πριονιού, έναν τροχό πριονιού, ένα εξάρτημα μετάδοσης, μια ομάδα τροχών οδηγού ιμάντα πριονιού, έναν μεταφορέα απορριμμάτων, ένα υδραυλικό σύστημα και ένα ηλεκτρικό σύστημα ελέγχου.

Το τμήμα του τροχού πριονιού είναι κατασκευασμένο από τεντωμένη πλάκα αλουμινίου 7075T6, σκληρά ανοδιωμένη.Μετά την επεξεργασία, διορθώνεται με δυναμική ισορροπία, με καλή απόδοση, υψηλές μηχανικές ιδιότητες και μπορεί να αντέξει σε υψηλές ταχύτητες και υψηλά φορτία εφελκυσμού.

Το τμήμα μετάδοσης κινείται από τον κινητήρα μετατροπής συχνότητας TECO για να κινήσει την ενεργή τροχαλία να περιστραφεί, οδηγώντας έτσι τον ιμάντα του πριονιού να λειτουργεί σε υψηλή ταχύτητα.Η ταχύτητα του ιμάντα πριονιού ρυθμίζεται από τον μετατροπέα συχνότητας για τον έλεγχο των στροφών εξόδου του κινητήρα και εμφανίζεται από τον ψηφιακό μετρητή.

Το ρουλεμάν σετ τροχού πριονιού και τα ρουλεμάν βασικών εξαρτημάτων είναι όλα κατασκευασμένα από προϊόντα NSK.

Ο διακόπτης διαδρομής χρησιμοποιείται για να ανιχνεύσει εάν η τάση είναι μη φυσιολογική και το μηχάνημα θα σταματήσει αυτόματα εάν η ανωμαλία είναι μη φυσιολογική.Ο παθητικός τροχός υιοθετεί ηλεκτρομαγνητικό φρένο.Όταν παρουσιαστεί ανωμαλία, η σταθερή πίεση δρα στο δίσκο του φρένου για να ελέγξει την περιστροφή του τροχού του πριονιού.

Το υδραυλικό μέρος υιοθετεί ένα ανεξάρτητο αντλιοστάσιο και ελέγχεται από μια κεντρική ηλεκτρομαγνητική βαλβίδα.Οι ηλεκτρομαγνητικές βαλβίδες είναι όλες κατασκευασμένες από προϊόντα της Ταϊβάν.Εκτός από τα μέρη που πρέπει να συνδεθούν με εύκαμπτους σωλήνες, όλα συνδέονται με χαλύβδινους σωλήνες για να μειώσουν αποτελεσματικά την απώλεια πίεσης.

Ο μηχανισμός μετάδοσης του πριονιού είναι ακριβώς ισορροπημένος και διορθωμένος για να ελαχιστοποιήσει τους κραδασμούς και να εξασφαλίσει ότι ο ιμάντας του πριονιού δεν σπάει εύκολα.
Το τμήμα καθοδήγησης της ταινίας πριονιού υιοθετεί κυλίνδρους σύσφιξης, ο ένας τοποθετείται στην κορυφή και ο άλλος, οι κύλινδροι είναι κατασκευασμένοι από κράμα χάλυβα και αλέθονται με ακρίβεια μετά την επεξεργασία επιφανειακής νιτρίωσης, με υψηλή ακρίβεια και καλή αντοχή στη φθορά.
Ο κύλινδρος κίνησης του μεταφορέα απορριμμάτων έχει σχεδιαστεί με συμπαγή άξονα για να μην υπάρχει θραύση κατά την κανονική χρήση.το ρουλεμάν κυλίνδρων υιοθετεί σφραγισμένο ρουλεμάν διπλής όψης για να αποφύγει την είσοδο τσιπς αλουμινίου και να βελτιώσει τη διάρκεια ζωής.

Υπηρεσία Heineda
Για τα προϊόντα που παράγονται από τον συμβατικό εξοπλισμό, η Hantian θα συνεργαστεί με τον πελάτη για να εντοπίσει και να δοκιμάσει την ποιότητα του εξοπλισμού κατά τη διάρκεια της περιόδου παραλαβής του εξοπλισμού.
Η ίδρυση αποθήκης ανταλλακτικών.
Εισαγωγή εντός του εργοστασίου
Τακτική δωρεάν υπηρεσία επιστροφής
Ολοκληρωμένο έργο με το κλειδί στο χέρι (διαδικασία, διαχείριση, συντήρηση, εκπαίδευση, παραγωγή)
Δημιουργήστε ένα σύστημα συντήρησης τριών επιπέδων.
Δωρεάν υπηρεσία αναβάθμισης λογισμικού.
Πρόταση προκαταρκτικών σχεδίων κατασκευής.

Ηλεκτρικές, αερίου και υδραυλικές απαιτήσεις του συνολικού εξοπλισμού

Ηλεκτρικά μέρη
Μάρκα ηλεκτρικού εξαρτήματος 5
Εξαρτήματα ηλεκτρονικού ελέγχου: Omron ή Schneider
Απαιτήσεις ηλεκτρικής εγκατάστασης
(1) Δεσμευμένη διεπαφή επικοινωνίας για σύνδεση με ολόκληρο τον έλεγχο γραμμής.
(2) Όλες οι μη σταθερές γραμμές απαιτούν ευέλικτη σχεδίαση.
(3) Η ηλεκτρική σύνδεση των μηχανικών μερών για γρήγορη αλλαγή θα πρέπει να είναι πρίζα.
(4) Τα καλώδια πρέπει να είναι δεσμευμένα στον κορμό.
(5) Τα καλώδια πρέπει να προστατεύονται πλήρως για να αποφευχθεί η ζημιά.
(6) Η μίζα και τα καλώδια πρέπει να συνδεθούν με τη μορφή βυσμάτων.

Απαιτήσεις συστήματος ελέγχου
(1) Ο εξοπλισμός πρέπει να έχει τουλάχιστον τρόπο χειροκίνητης λειτουργίας και αυτόματη λειτουργία.
(2) Τα κινούμενα μέρη πρέπει να προστατεύονται το ένα από το άλλο για να αποφευχθεί η σύγκρουση του ίδιου του εξοπλισμού.
(3) Οι αστοχίες του εξοπλισμού θα πρέπει να εμφανίζονται με λέξεις.
(4) Ο εξοπλισμός λειτουργίας πρέπει να είναι εξοπλισμένος με πίνακα λειτουργίας.
(5) Η διεπαφή χρήστη εμφανίζεται σε κείμενο.
(6) Ο τρόπος λειτουργίας πρέπει να ρυθμίζεται από διακόπτες λειτουργίας με κλειδί.
(7) Ο κύκλος δοκιμής προϊόντος ή ο κύκλος εξοπλισμού είναι ρυθμιζόμενος από το πρόγραμμα και επιβεβαιώνεται από τον χειριστή του εξοπλισμού.

απαιτήσεις εναέριας διαδρομής
Απαιτήσεις μάρκας για εξαρτήματα συστήματος αέρα
Εξαρτήματα δρόμου Taiwan Yade
Απαιτήσεις εγκατάστασης συστήματος αέρα
(1) Η σύνδεση μεταξύ των πνευματικών εξαρτημάτων των μηχανικών εξαρτημάτων που πραγματοποιούν γρήγορη αλλαγή πρέπει να είναι συνδεδεμένη.
(2) Οι σωληνώσεις πρέπει να τοποθετούνται σε δεσμίδες στις αυλακώσεις των σωλήνων.
(3) Ο αγωγός αερίου θα πρέπει να προστατεύεται πλήρως για την αποφυγή ζημιών.
(4) Η βαλβίδα αέρα δεν μπορεί να τοποθετηθεί στον πίνακα ελέγχου και θα πρέπει να τοποθετηθεί σε μια εύκολα προσβάσιμη θέση.
(5) Δεν επιτρέπεται διαρροή στη διαδρομή αέρα μετά την εγκατάσταση.
(6) Ακόμη και αν υπάρχει παροχή αέρα μόνο 4,5 bar, το πνευματικό σύστημα πρέπει να πραγματοποιεί όλες τις λειτουργίες.

πίεση υδραυλικού συστήματος
Απαιτήσεις εγκατάστασης υδραυλικού συστήματος
(1) Οι υδραυλικοί σύνδεσμοι των μηχανικών μερών που πραγματοποιούν γρήγορη αλλαγή πρέπει να είναι εξοπλισμένοι με ταχείς συνδέσμους.Κατά τη διαδικασία αλλαγής καλουπιού, ο υδραυλικός σωλήνας πρέπει να αποσυμπιεστεί.
(2) Οι υδραυλικοί εύκαμπτοι σωλήνες έχουν σχεδιαστεί έτσι ώστε να μην υπάρχει τριβή κατά τη διάρκεια της δραστηριότητας.Εάν αυτό δεν μπορεί να αποφευχθεί, θα πρέπει να ληφθούν τα κατάλληλα μέτρα προστασίας για τους υδραυλικούς σωλήνες.
(3) Το τμήμα του αγωγού του υδραυλικού συστήματος δεν επιτρέπεται να διαρρεύσει.
(4) Αποφύγετε οποιαδήποτε πιθανή ζημιά στον υδραυλικό σωλήνα.
(5) Η υδραυλική βαλβίδα δεν μπορεί να τοποθετηθεί στον ηλεκτρικό πίνακα ελέγχου και θα πρέπει να τοποθετηθεί σε θέση εύκολα προσβάσιμη.
(6) Ο υδραυλικός σταθμός πρέπει να είναι εξοπλισμένος με δείκτη στάθμης λαδιού, φίλτρο, δείκτη και μανόμετρο σύμφωνα με την υδραυλική αρχή.Επιπλέον, απαιτείται μια συσκευή διακοπής λειτουργίας που κλείνει το υδραυλικό σύστημα κατά τη διάρκεια της διακοπής λειτουργίας για εξοικονόμηση πόρων.και λειτουργία αυτόματης απενεργοποίησης όταν η στάθμη λαδιού είναι ανεπαρκής.
(7) Παρέχετε λειτουργία ψύξης θερμοκρασίας λαδιού

FAQ

Ε: Είστε κατασκευαστής;
Α: Ναι, έχουμε το δικό μας εργοστάσιο και υποσχόμαστε άμεσες πωλήσεις σε ανταγωνιστική τιμή.Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας ανά πάσα στιγμή.

Ε: Μπορώ να πάρω μια μηχανή σύμφωνα με τις δικές μου απαιτήσεις;
Α: Σίγουρα. Δεχόμαστε ΚΑΕ και ODM.

Ε: Είναι η πρώτη φορά που χρησιμοποιώ αυτό το είδος μηχανής, είναι εύκολο να λειτουργήσει;
Α: Υπάρχουν βίντεο οδηγών που δείχνουν πώς να χρησιμοποιείτε το μηχάνημα και το βιβλίο οδηγιών στα αγγλικά σας αποστέλλεται με το μηχάνημα.Εάν εξακολουθείτε να έχετε οποιαδήποτε απορία, θα σας παρέχουμε δωρεάν επαγγελματικό οδηγό μέχρι να μπορέσετε να χρησιμοποιήσετε καλά το μηχάνημα.

Αν δεν έχετε βρει το μηχάνημα που χρειάζεστε, μη διστάσετε να επικοινωνήσετε μαζί μας.Θα κάνουμε το καλύτερο για να σας δώσουμε την καλύτερη πρόταση.
