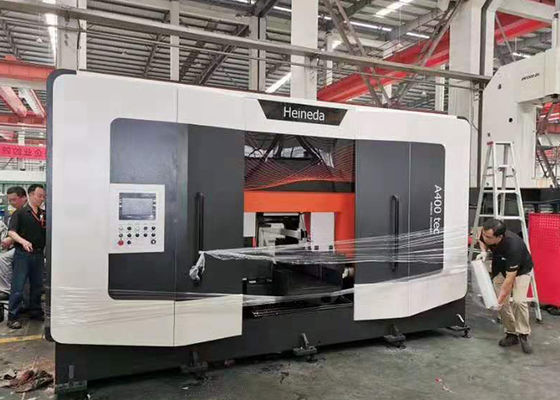

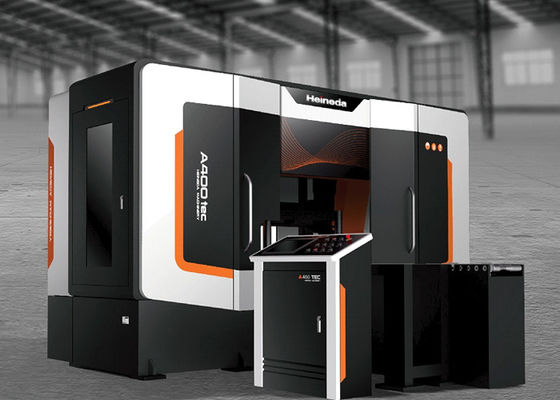

Το A-400tec είναι ένα πλήρως αυτόματο οριζόντιο πριόνι υψηλής ταχύτητας, ειδικά σχεδιασμένο για το πριόνι αλουμινίου και άλλων μη σιδηρούχων μετάλλων.Είναι κατάλληλο για επεξεργασία υλικών μεγάλου όγκου στην αεροδιαστημική βιομηχανία, αυτοκινητοβιομηχανίας, καλούπιων και εκχύλισης.
Το μοντέλο αυτό διαθέτει λειτουργίες αυτόματης τροφοδοσίας, ρύθμισης μήκους και πριονίσεως, επιτυγχάνοντας σταθερή και υψηλής ταχύτητας απόδοση πριονίσεως σε συνεχή περιβάλλοντα παραγωγής,καθιστώντας το ιδιαίτερα κατάλληλο για επιχειρήσεις με μεγάλης κλίμακας παραγωγή.
|
Κατηγορία
|
Παράμετρος
|
Τεχνικά δεδομένα
|
|
Προδιαγραφές υλικού
|
Τύπος κράματος
|
Αλουμίνιο και κράμα αλουμινίου (1XXX7XXX)
|
|
Προδιαγραφές προϊόντος
|
Διάμετρος ράβδου
|
Φ80 Φ430 mm
|
|
Διάρκεια του προϊόντος
|
Διάρκεια του προϊόντος
|
5 mm ̇ 700 mm
|
|
Δεδομένα απόδοσης
|
Ικανότητα Κοπής
|
430 χιλιοστά
|
|
|
Ταχύτητα μεταφορέα
|
500-2500 m/min
|
|
|
Μείωση του ποσοστού τροφής
|
100-1000 mm/min (προσαρμόσιμο)
|
|
|
Ακριβότητα μήκους
|
±0,3 mm
|
Μέγεθος εξοπλισμού και αποτύπωμα
Κύρια μονάδα πριονισμού: μήκος κύριας μονάδας περίπου 4,5 m, πλάτος περίπου 2,5 m (υπόκειται σε σχεδίαση θεμελιώδους στοιχείου).
Χώρος εγκατάστασης: ≥1,0m χώρου λειτουργίας και συντήρησης πρέπει να είναι διαθέσιμος γύρω από τον εξοπλισμό για επιθεώρηση, καθαρισμό και ασφαλή διέλευση.
Οι παραπάνω διαστάσεις προορίζονται μόνο για την εκτίμηση του χώρου εργοστασίου· οι τελικές διαστάσεις εγκατάστασης θα βασίζονται στο σχέδιο διαμόρφωσης του θεμέλιου που θα επιβεβαιωθεί από τα δύο μέρη.
|
Άρθρο
|
Περιγραφή
|
|
Κεντρική μηχανή κοπής
|
Δυνατότητα κοπής 400 mm, αυτόματη τροφοδοσία, σταθερό μέγεθος και ολοκληρωμένο σύστημα κοπής.
|
|
Υδραυλικό σύστημα
|
Ο ανεξάρτητος υδραυλικός σταθμός παρέχει ενέργεια στον μηχανισμό έντασης ζώνης και στα υδραυλικά εξαρτήματα.
|
|
Σύστημα ψύξης και λιπαντικής ζώνης
|
Χρησιμοποιεί σύστημα ψύξης ξηρού αέρα για την ψύξη και τη λίπανση της περιοχής επαφής της ζώνης.
|
|
Ηλεκτρικό και αυτόματο σύστημα ελέγχου
|
Αποτελείται από έναν PLC, ένα ντουλάπι ελέγχου και μια διεπαφή ανθρώπου-μηχανής για τον έλεγχο του εξοπλισμού και την εμφάνιση της κατάστασης.
|
|
Σύστημα συλλογής τσιπ
|
Χρησιμοποιεί ένα ατμοσφαιρικό σύστημα συλλογής για τη συλλογή των μεταλλικών κομματιών που παράγονται κατά τη διαδικασία κοπής.
|
Η διαδικασία λειτουργίας είναι η ακόλουθη:
- Στάδιο τροφοδοσίας: Οι πρώτες ύλες εισάγονται χειροκίνητα στον χώρο μεταφοράς τροφοδοτικού κυλίνδρου.
- Μετρώντας το μήκος της κεφαλής και πριονίζοντάς το με το χέρι, αφαιρείται η κεφαλή και αρχίζει η αυτόματη πριονία του τελικού προϊόντος.
- Στάδιο τοποθέτησης: Ο μηχανισμός ρύθμισης μήκους ωθεί το εργασιακό κομμάτι στη θέση ρύθμισης μήκους και το σύστημα servo ολοκληρώνει την ακριβή τοποθέτηση.
- Στάδιο συμπίεσης: Οι συσκευές συμπίεσης πριν από το πριόνι και μετά το πριόνι λειτουργούν ταυτόχρονα για να πιέζουν σταθερά το εργασιακό κομμάτι.
- Στάδιο πριονίσεως: Το πλαίσιο πριονίσεως κατεβαίνει με τη ρυθμισμένη ταχύτητα τροφοδοσίας, και το πριονιστήρι τρέχει με μεγάλη ταχύτητα για να ολοκληρώσει την κοπή.
- Στάδιο ανάσυρσης: Η πριονιστική σφραγίδα ανασύρεται ελαφρώς, το πλαίσιο του πριονιστήριου κινείται προς τα πάνω για να επιστρέψει στην αρχική του θέση, και το σύστημα ψύξης της πριονιστικής ταινίας ψύχνει συνεχώς ομίχλη για την ψύξη του υλικού.
- Στάδιο απόρριψης: Τα τελικά προϊόντα και τα απόβλητα χειρίζονται χειροκίνητα για τις επόμενες εργασίες.
- Στάδιο κύκλου: Το σύστημα καθορίζει αυτόματα τον αριθμό των κοπών και το υπόλοιπο μήκος του υλικού και συνεχίζει στον επόμενο κύκλο.
Το τελικό προϊόν λειτουργεί συνεχώς και αυτόματα κατά τη διάρκεια της διαδικασίας πριονισμού, χωρίς να απαιτείται χειροκίνητη παρέμβαση.
Γιατί να επιλέξετε εμάς;
Η HEINEDA είναι μια κορυφαία επιχείρηση στην εγχώρια βιομηχανία, αναγνωρισμένη για την προηγμένη, ώριμη και ανεξάρτητη ομάδα R & D. Προσφέρουμε ένα ευρύ φάσμα διαμορφώσεων συστημάτων,από ανεξάρτητες μηχανές σε πλήρως ολοκληρωμένες γραμμές παραγωγής, συμπεριλαμβανομένων των αυτοματοποιημένων διαδικασιών αποθήκευσης, πριονιστικής πριονίσεως, τρύπησης και ξεφλούδισης τόσο για αλουμίνιο όσο και για σιδηροειδή υλικά.Η στενή συνεργασία μας με κορυφαίες εταιρείες σε όλο τον κόσμο εξασφαλίζει ότι παρέχουμε καλά ισορροπημένη, μελετημένες με ακρίβεια λύσεις που έχουν αποδειχθεί σε μακροπρόθεσμες βιομηχανικές εφαρμογές.
Εισαγωγή του προϊόντος
Τεχνική εξυπηρέτηση και εγγύηση
- Ο πωλητής παρέχει τεχνική υποστήριξη για όλη τη διάρκεια της ζωής του για τον συμβαλλόμενο εξοπλισμό.
- Η περίοδος εγγύησης του προϊόντος είναι 12 μήνες από την ημερομηνία αποδοχής και παράδοσης.
- Κατά τη διάρκεια της περιόδου εγγύησης, εάν εντοπιστούν προβλήματα ποιότητας (θα πρέπει να διαπραγματευθούν ειδικά χρονικά πλαίσια για περιοχές εκτός της ηπειρωτικής Κίνας): Απάντηση εντός 24 ωρών,αποστολή προσωπικού επί τόπου εντός 48 ωρώνΥπηρεσία
το προσωπικό δεν θα εγκαταλείψει το εργοτάξιο μέχρι να επιλυθεί το πρόβλημα· τα προβλήματα του εξοπλισμού θα επιλυθούν εντός 7 ημερών από την άφιξη.
- Εκτός της περιόδου εγγύησης, ο πωλητής παρέχει ανταλλακτικά και τεχνική υποστήριξη σε μακροπρόθεσμη βάση, και προμηθεύει αναλώσιμα μέρη σε τιμές κόστους.
