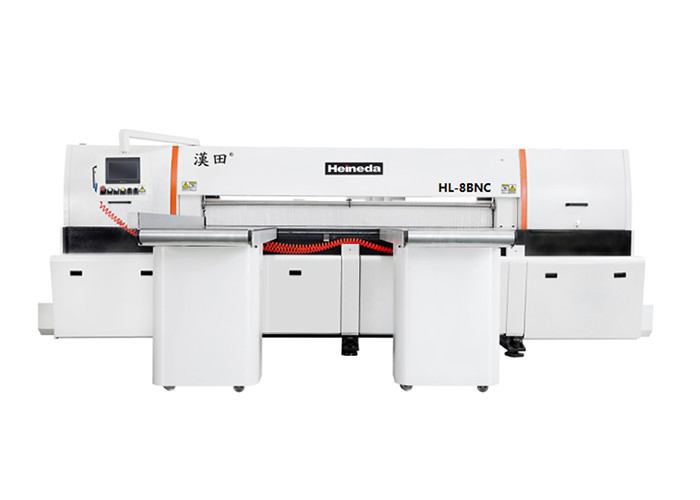

Τέμνον μήκος 2600mm αυτόματη τέμνουσα μηχανή πριονιών αυτοματοποιημένη HL - 8BNC

HL-8BNC αυτόματη πριονίζοντας μηχανή για το σύνθετο πλαστικό πίνακα πινάκων

Περιγραφή

Πρότυπο: HL-8BNC αυτόματη τέμνουσα μηχανή πριονιών

▲Το HL αντιπροσωπεύει το πλήρες αυτόματο πρότυπο τεμνουσών μηχανών πριονιών της επιχείρησης Heineda.

▲8 αντιπροσωπεύουν το μέγεθος της πριονίζοντας μηχανής, 8 μπορούν να είναι sawd από ένα πλάτος 2600 χιλ.

▲BNC αντιπροσωπεύει αυτόν τον κόπτη πριονιών για το πλήρως αυτόματο πρότυπο.

Αυτή η συσκευή μπορεί να εφαρμοστεί να πριονίσει των πιάτων χαλκού, των σύνθετων επιτροπών, των πλαστικών πιάτων, κ.λπ.

Τεχνικές προδιαγραφές και παράμετροι

Μηχανικά χαρακτηριστικά

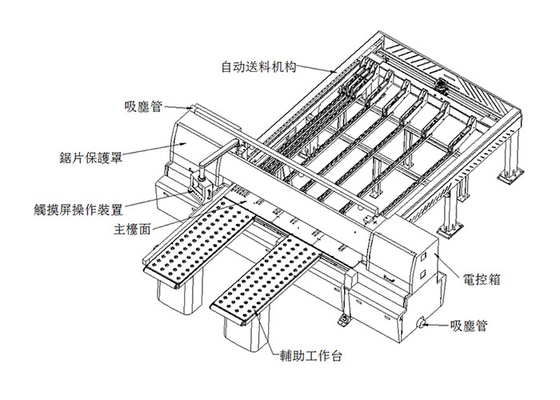

(1) αυτή η μηχανή αποτελείται από τα ακόλουθα σημαντικά συστατικά

a. Οθόνη αφής κύριων σωμάτων Δ. εξοπλισμού | Πίνακας ελέγχου Γ. Floating Station

b. Γενική πτυχώνοντας λεπίδα πριονιών συστημάτων ψύξης χ. συστημάτων Ε.

Γ. αυτόματος Main συσκευών σίτισης Φ. πάγκος εργασίας

(2). Κύρια συστατική δομή και άλλη

a. Κύριο σώμα εξοπλισμού

Το κύριο σώμα εξοπλισμού αποτελείται από ένα κύριο πλαίσιο, ένα κεφάλι τονωτικού, έναν διακινούμενο μηχανισμό επιγραφών, έναν μηχανισμό στερέωσης λεπίδων πριονιών, και τους ομοίους.

(ι) οικοδεσπότης

Το κύριο πλαίσιο υιοθετεί μια διαδικασία συγκόλλησης και είναι συγκολλημένο μετά από να επιστρέψει.

(ii) μπορεί να ανυψωθεί

Η επικεφαλής την ανύψωση σχεδιάζεται με τις ανώτερες και χαμηλότερα παράλληλες διπλές φωτογραφικές διαφάνειες (ασήμι της Ταϊβάν), μέσω του σταθερού κεφαλιού ανελκυστήρων του υδραυλικού συστήματος, κατά κοπή, να πριονίσει των πριονιών στην επίδειξη μπορεί να καλύψει τις να πριονίσει απαιτήσεις των διαφορετικών παχών ενώ υλικά πριόνια επίτευξης, υπάρχει επίσης ένας πόρος, ο οποίος αυξάνει τη ζωή υπηρεσιών της λεπίδας πριονιών. Ο άξονας χρησιμοποιεί ένα πλήρως εσωκλειόμενο κιβώτιο άξονων, τρία μεγάλα ρουλεμάν (τα φέροντα εμπορικά σήματα είναι SKF/NSK), και μειώνει την ήττα αξόνων. Το κιβώτιο άξονων έχει προστεθεί στο λαδώνοντας πετρέλαιο κατά τη διάρκεια της εγκατάστασης, και το λαδώνοντας πετρέλαιο δεν απαιτείται μέσα σε 1 έτος. Η μετάδοση αξόνων χρησιμοποιείται σε μια μετάδοση πολυ-κορδελλών.

(iii) επικεφαλής μηχανισμός μηχανών

Η σερβο μηχανή που υιοθετείται από τον επικεφαλής διακινούμενο μηχανισμό, η κίνηση ραφιών εργαλείων, και συνδυάζει το ανώτερο και χαμηλότερο παράλληλο διπλό σχέδιο ραγών φωτογραφικών διαφανειών, μειώνοντας αποτελεσματικά την επικεφαλής αδράνεια του κεφαλιού, ενισχύει την ομαλή απόδοση της να πριονίσει κίνησης, και μειώνει αποτελεσματικά τη μετατόπιση του κινητού βράχου για να επιτύχει την καλύτερα κομμένη ευθεία ακρίβεια. Ο ολισθαίνων ρυθμιστής ραγών καλωδίων χρησιμοποιεί έναν dust-proof ολισθαίνοντα ρυθμιστή (το σε απευθείας σύνδεση εμπορικό σήμα Ταϊβάν ραγών, και έχει συγκεντρώσει το εφοδιασμό με πετρέλαιο. Η ταχύτητα Stepless του κεφαλιού και της λεπίδας πριονιών, σύμφωνα με την πραγματική παραγωγή μπορεί να ρυθμιστεί μέσω του εξογκώματος στην οθόνη αφής, και η ταχύτητα λεπίδων πριονιών ρυθμίζεται.

(iv) μηχανισμός στερέωσης λεπίδων πριονιών

Η διπλή φλάντζα χρησιμοποιείται από κοινού με το καρύδι, και το καρύδι σφίγγεται για να σφίγξει το καρύδι, να κλειδώσει τη λεπίδα πριονιών, η οποία είναι κατάλληλη και γρήγορη.

b. Γενικό πτυχώνοντας σύστημα

Η δύο-κύλινδρος-οδηγημένη γλιστρώντας δομή αεροπλάνων ραφιών εργαλείων, η ακέραια πιεζοηλεκτρική μορφή κάλυψης, από την ανώτερη βιασύνη, το υλικό επίπεδο τοποθετείται στον πίνακα, εξασφαλίζοντας σύγχρονο τον πιεζοηλεκτρικό, το μικρό φύλλο είναι πριονισμένο ακριβέστερο. Ο ρόλος της γενικής πτύχωσης είναι καλός, και ο θόρυβος μειώνεται, ο οποίος βελτιώνει πολύ την ασφάλεια της ολόκληρης να πριονίσει διαδικασίας. Η κουρτίνα σκόνης μηχανών εγκαθίσταται έξω από την κάλυψη Τύπου, η οποία μειώνει πολύ τη διαρροή σκόνης.

Γ. αυτόματη συσκευή σίτισης

Η αυτόματη συσκευή τροφών σφιγκτηρών εργασίας χρησιμοποιείται, και οι δίπλευρες ράγες του σφιγκτήρα εργασίας αποτελούνται από την ενωμένη στενά δομή ακτίνων χάλυβα. Οι σερβο κινήσεις το διπλό εργαλείο και το ράφι οδηγούν στη γραμμική γραμμή (Ταϊβάν), και με έναν δύο-ευθυγραμμισμένο τρόπο με μια μαγνητική ακρίβεια προσιτότητας πλέγματος, μέχρι 10 μέτρα ανά λεπτό. Εάν το λογχοειδές πριόνι φύλλων γίνεται, εφ' όσον τίθεται το πριονίζοντας στοιχείο στην οθόνη αφής, δεν είναι απαραίτητο να κοπεί το μαχαίρι στο μαχαίρι μέσω του χειριστή, και η αποδοτικότητα παραγωγής μπορεί να χρησιμοποιηθεί συνεχώς. Το πλαίσιο σίτισης είναι ασφαλές και μπορεί να οδηγήσει τις υλικές διαδικασίες περισσότερο από 2 τόνοι. Ο κάτοχος φορτίων αποτελείται από έναν κύλινδρο πολυουρεθάνιου πολυ-ομάδας, ο οποίος είναι κατάλληλος για την υλική μετακίνηση.

d. Οθόνη αφής | Πίνακας ελέγχου

Το ηλεκτρικό σύστημα υιοθετεί το πίνακα ελέγχου και το σχέδιο οθόνης αφής, εύκολους να λειτουργήσουν, υψηλή αποδοτικότητα. Θέστε κάθε κουμπί λειτουργίας στο πίνακα ελέγχου για να διευκολύνετε τη λειτουργία χειριστών. Όλα τα κουμπιά ελέγχου είναι διαισθητικά στην οθόνη αφής, και μπορούν να εκτελέσουν τις σχετικές διαδικασίες μέσω των κουμπιών λειτουργίας στην οθόνη αφής. Συγχρόνως, HL-8BNC χρησιμοποιεί επίσης ένα σχέδιο τερματικών σταθμών, επιλέγοντας έναν τερματικό σταθμό στην οθόνη αφής, εφ' όσον τίθεται να πριονίσει ενός μήκους φύλλων batch και να πριονίσει, δίπλα στο φύλλο, κατόπιν πιέζει το τρέξιμο στην οθόνη αφής. Η θέση του πριονίζοντας κύκλου μένει έξω από το μήκος του μήκους φύλλων, που όχι μόνο μειώνει τον πριονίζοντας κύκλο, αλλά και βελτιώνει τη να πριονίσει αποδοτικότητα του φύλλου batch.

e. Σύστημα ψύξης

Χρησιμοποιείται για την κανονική θερμοκρασία, ενέργεια - αποταμίευση και φιλικός προς το περιβάλλον, φυσώντας μέσω του ακροφυσίου στη λεπίδα πριονιών, ψύξη.

f. Κύριος πίνακας:

Ο κύριος χώρος εργασίας είναι χρώμιο που καλύπτεται, και η τριβή μεταξύ του υλικού και countertop μειώνεται επίσης στην περίπτωση της αύξησης διάρκειας.

Γ. επιπλέων σταθμός:

1. Να επιπλεύσει μέγεθος πάγκων εργασίας: 1800 χιλ. (μακρύ) X600 χιλ. (πλάτος) X2.

2. Η επιφάνεια του επιπλέοντος πίνακα είναι εξοπλισμένη με μια πολλαπλότητα των καθολικών ροδών πολυουρεθάνιου, και ο χειριστής μπορεί εύκολα να προαγάγει το υλικό στον πίνακα, και να αποτρέψει το φύλλο από την αρχή. Κριτήρια κρίσης γρατσουνιών: Δεν υπάρχει καμία προφανής αφή. Η συγκεκριμένη αναφορά μπορεί να αναφερθεί τον Ιανουάριο του 2016 (το υλικό πιάτων που παράγεται από τις αγορές, αυτός ο πίνακας σώζεται αυτήν την περίοδο από την αγορά). Εάν το φύλλο μπορεί να γρατσουνιστεί, τα τύμπανα ή ο εξοπλισμός μετασχηματισμού θα αντικατασταθούν έως ότου δεν απορρίπτεται.

h. Η λεπίδα πριονιών απορρίπτει:

Η δεξαμενή σκόνης λεπίδων πριονιών είναι ένα ξύνοντας λάστιχο.

▲Πέρασμα των νυχιών:

1. Τυποποιημένη διαμόρφωση ποσότητας συνδετήρων εργασίας: 8 μηχανικοί συνδετήρες.

2. Κάθε μαρμελάδα είναι εξοπλισμένη με έναν κύλινδρο με μια μέθοδο μοχλών, και όταν τραβιέται το λειτουργώντας αντικείμενο, είναι δυνατό να εξασφαλιστεί ότι το υλικό εργασίας στερεώνει το φύλλο. Όταν τα ανωτέρω, το σαγόνι κινούνται προς τον μπροστινό πίνακα, στερεώνοντας το φύλλο, κινήσεις προς τα πίσω, και μειώνουν τη λειτουργία.

Ι. ειδικές απαιτήσεις για τους πελάτες:

1. Μπορείτε να εγκαταστήσετε το μηχανισμό ορίου για να αποτρέψετε το χειριστή από τον καθορισμό ενός λάθους στη θέση περικοπών λεπίδων.

2. Τον οπίσθιο προσδιορισμό θέσης αλλάζουν για να συγκεντρώσει, όχι ένα ολοκλήρωμα.

3. Η εξωτερική ρόδα μετατόπισης χρησιμοποιεί το υλικό πολυουρεθάνιο, όπως το γρατσούνισμα του φύλλου, θα συνεχίσει να αντικαθιστά άλλες υλικές ρόδες τροφών ή θα τροποποιήσει τον εξοπλισμό έως ότου δεν απορρίπτεται το φύλλο.

4. Η συσκευή πρέπει να εξασφαλίσει ακρίβεια, συστήνεται να μειωθεί η μέθοδος ελέγχου του ακτινωτού άλματος λεπίδων και η αλλαγή στη συσκευή τροφών. Ο άξονας κτύπησε ± 0,01 χιλ. (αξονικό) η επιφάνεια τελών φλαντζών είναι ± 0.03mm.

5. Ο ολισθαίνων ρυθμιστής τροφών αξόνων συγκεντρώνεται στο σωλήνα πετρελαίου που τοποθετείται στο σωλήνα ελαίου.

6. Το ηλεκτρικό γραφείο ελέγχου συναντά IP54, πνευματικοί σταθμοί βαλβίδων, και οι υδραυλικοί σταθμοί βαλβίδων πρέπει να είναι dustproof.

7. Η σκόνη που συλλέγει τη συσκευή στη δεξαμενή σκόνης πρέπει να βελτιστοποιηθεί για να εξασφαλίσει τη βέλτιστη επίδραση συλλογής σκόνης.

8. Εγκαταστήστε το γάντζο εγκαταστάσεων αεροβόλων πιστολιών.

9. Η ταχύτητα ταξιδιού μπορεί να ρυθμιστεί, χρησιμοποιώντας μια σερβο αμοιβή, να ρυθμίσει το βήμα εγγράφων, και το εξόγκωμα ελέγχει την ταχύτητα τροφών 0,9 μ/λεπτού.

10. Αυξήστε τη λειτουργία αρίθμησης PLC. (Καταγράψτε τον αριθμό κοπτών πριονιών)

Επίδειξη προϊόντων

Μηχανικά πρότυπα

Σημαντικός πρότυπος κατάλογος συστατικών εμπορικών σημάτων (εδώ μόνο για την αναφορά, συγκεκριμένη σύμφωνα με τον ηλεκτρικό έλεγχο)

Αναλώσιμος κατάλογος μερών

Παρατηρήσεις: Η τιμή είναι τρέχουσα τιμή, και η πραγματική συναλλαγή θα αλλάξει με τις διακυμάνσεις αγοράς.
